Produkt-Details
Herkunftsort: CHINA
Markenname: Pntech
Zertifizierung: TUV/CE/ISO9001
Modellnummer: DC-00
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1set
Preis: negotiable
Verpackung Informationen: 100sets/polybag 500sets/carton 39x39x22cm
Lieferzeit: 3-10days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000pairs pro Tag
Produkt-Name: |
Sonnenkollektorerweiterungskabel |
Flammklasse: |
UL94-VO |
Nennspannung: |
1000VDC |
Nennstrom:: |
30A |
Durchgangswiderstand: |
≤5mΩ |
Farbe: |
Schwarzes |
Produkt-Name: |
Sonnenkollektorerweiterungskabel |
Flammklasse: |
UL94-VO |
Nennspannung: |
1000VDC |
Nennstrom:: |
30A |
Durchgangswiderstand: |
≤5mΩ |
Farbe: |
Schwarzes |
Sonnenkollektor-Erweiterungsuvkabel Solarkabels DCs 1000V PV1-F 1x6mm2 beständiges
Solarkabel Beschreibung
Anwendung: Speziell entworfen für die anschließenden photo-voltaischen Systemkomponenten inner und äußer vom Gebäude und von der Ausrüstung mit hohen mechanischen Anforderungen und extremen Wetterbedingungen für dauerhafte Installationen.
Allgemeine Eigenschaften: Kabel gemacht von der quervernetzten Isolierung und von der Beschichtung des Elektronstrahls; hoher Widerstand gegen Hitze, Kälte, Öl, Abnutzung, Ozon, UV und Wetter; mit verbesserter Reaktion im Falle des Feuers.
| Art | Kreuz | Strang | Leiter | Leiter | Äußer | Bewertet | Bewertet | Gewicht |
| Abschnitt | Entwurf | Durchmesser | Widerstand | Durchmesser | Spannung | gegenwärtig | ||
| Millimeter ² | No.x-ø (Millimeter) | Millimeter | Ω /km | Millimeter | VAC/DC | A | Kg/km | |
| PV-1*1.5 Millimeter ² | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 |
| PV-1*2.5 Millimeter ² | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 |
| PV-1*4.0 Millimeter ² | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 |
| PV-1*6.0 Millimeter ² | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 |
Verbindungsstück
1. Verbindungsstück nimmt Note des Schilfs mit Innegriffart an.
2. ermöglichen Selbst-Verschluss der einfacheren und zuverlässigen Verbindung.
3. Sympathieträgerklage höchst der Feldinstallation.
4. Schnell zum Verbindungsstück.
5. Wässern Sie Beweis und verhindern Sie Staub.
6. Langes Leben.
| Ratenspannung: | 1000v |
| Nennstrom: | 22A (2.5mm2), 30A (4mm2,6mm2) |
| Prüfspannung: | 6KV (50Hz) |
| Schützen Sie Grad: | IP67/IP2X |
| Isoliermaterial: | PC/PA/PPO/TPE |
| Kontaktmaterial: | Überzogenes Kupfer des Silbers |
| Betriebstemperatur: | -40°C~+90°C |
| Sichere Klasse: | 2 |
| Flammklasse: | UL94-V0 |
| Durchgangswiderstand von Steckerverbindungsstücken: | ≤5mΩ |
| Einfügungskraft: | ≤50N |
| Nehmen Sie Kraft zurück: | ≥50N |
| Passendes Kabel: | 2.5mm2/4mm2/6mm2 (AWG14/12/10) |
| Verriegelung: | Verschluss herein |
| Produkt nein. | DC-DC |
| Nennspannung | DC TUV-1000V |
| Nennstrom | 30A |
| Passende Kabelquerschnitte | 2.5mm2 | 10.0mm2/14AWG | 8AWG |
| Terminalgröße | Φ4.0mm |
| Prüfspannung | DC 8KV 1min |
| Verschmutzungsgrad | 2 |
| Schutzklasse | Klasse II |
| Terminalmaterial | Konserviertes Kupfer |
| Durchgangswiderstand | ≤ 5mΩ |
| Isoliermaterialien | PC |
| IP-Bewertung | IP67 (IEC 60529) |
| Herausziehbare Kraft | ≥ 50N |
| Einfügungs-Kraft | ≤ 50N |
| Prüfen Sie Temperatur | -40ºC~ +85ºC |
| Flammklasse | UL94V - 0 |
Aufbauanleitung
Während des Selbstbaus, Teile und Werkzeuge, die werden die andere sind, die angegeben werden, oder verwendet, wenn die Vorbereitung und die Aufbauanleitung, die hier beschrieben werden, dann weder missachtet wird, Sicherheit, noch kann Befolgung der technischen Daten garantiert werden.
Für Schutz gegen Elektroschock, müssen PV-Verbindungsstücke von der Stromversorgung beim zusammengebaut werden oder auseinandergebaut worden lokalisiert werden
Das Endproduktmuss bot Schutz vor Elektroschock
Trennung unter Last: Pv-Steckerverbindungen dürfen nicht getrennt werden während unter Last. Sie können in einen keinen Lastszustand gelegt werden, indem sie weg vom DC-/ACkonverter schalten oder den Wechselstrom-Stromkreisunterbrecher brechen. Die Verstopfung und die Trennung während unter Spannung wird die Erlaubnis gehabt
Getrennte Verbindungsstücke sollten vor Schmutz und Wasser mit Dichtungskappen geschützt werden.
Verstopfte Teile sind wasserdichte IP67
Vorteil:
• Einfache, schnelle, sichere und effektive archivierte Versammlung
• Entwickeln Sie sich unabhängig, innovativer Entwurf, haben Sie die unabhängigen Rechte am geistigen Eigentum, die zum Verbindungsstück direkt anpassungsfähig sind
• Hohe mechanische Ausdauer
• Hoch gegenwärtiges und der Spannung Tragen: 30A, 1000VDC
• Niedriger Übergangswiderstand
• Innovatives versiegelt, wasserdicht, Staubwiderstandentwurf: IP68
• Ausgezeichnetes Plastik, UL 94-V0, breite Temperaturspanne: - 40°c zu 90°c, zum Wetter und zu UVbeständigem für langfristige Anwendung im Freien
• Genehmigt durch TUV
FAQ:
1. Wann kann ich das Zitat erhalten?
Innerhalb 24 Stunden des Erhaltens der Untersuchung, wenn Sie sehr dringend sind, den Preis zu erhalten, rufen Sie uns bitte an, um komplette Spezifikationen über das Kabel zu geben. Preis wird bald berechnet.
2. wie lang über die Lieferung?
Normalerweise innerhalb 3-4 Werktage nach Zahlung, hauptsächlich entsprechend der Quantität.
3. Was ist Ihre Zahlungsbedingungen?
Wir nehmen T/T (Banküberweisung), L/C an
4. Nehmen Sie den kundengebundenen Auftrag an?
Ja tun wir.
5. Bieten Sie Soem u. ODM an?
Ja. Soem u. ODM sind verfügbar.

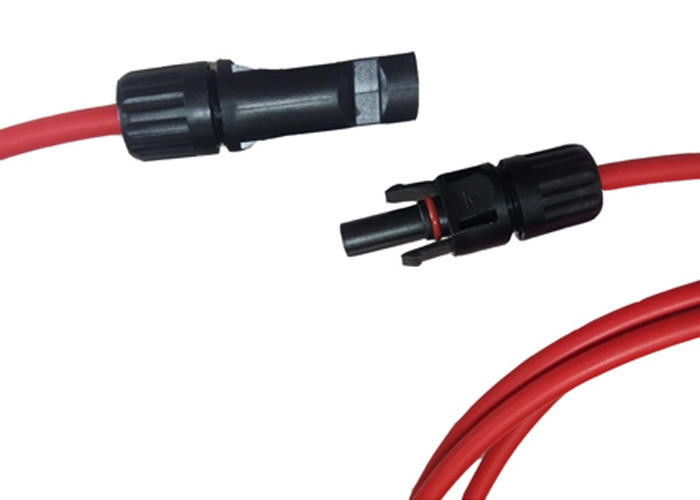

Bild des Solarkabels
