Schwarzes/des Rot-4mm Solarkabel Pv1 F für photo-voltaische Jacke des System-XLPE
Hochwertiges Elektrokabel 4mm pv1f Solarkabel für Photovoltaikanlagen
Beschreibung
1. Bewertung: Spannung: 600/1000V Temperatur: -40°C - 90°C
2. Beschreibung:
(1) Leiter: Verzinnter, geglühter Kupferdraht
(2) Isolierung: 90°C XLPE, schwarz
(3) Mantel: 90°C XLPE, schwarz oder rot
3. Kennzeichnung: TüV 2 PfG 1169 PV1-F 1×2,5mm2
4. Anwendung: Speziell für den Anschluss von Photovoltaikanlagenkomponenten innerhalb und außerhalb von Gebäuden und Geräten mit hohen mechanischen Anforderungen und extremen Wetterbedingungen konzipiert. Für dauerhafte Installationen.
5. Allgemeine Eigenschaften: Kabel aus elektronenstrahlvernetzter Isolierung und Beschichtung; hohe Beständigkeit gegen Hitze, Kälte, Öl, Abrieb, Ozon, UV-Strahlung und Witterungseinflüsse; mit verbessertem Verhalten im Brandfall. Raucharm, halogenfrei, flammfrei, flammhemmend; flexibel, leicht zu entmanteln, sehr geringer Platzbedarf, extrem mechanisch robust, sehr lange Lebensdauer.
Technische Daten
| Größe |
Querschnitt |
Leiteraufbau |
Außendurchmesser |
Max. DC |
Nenn |
Nenn |
| Widerstand bei 20℃ |
Spannung |
Strom |
| mm² |
mm |
mm |
Ω/km |
V DC |
A |
| 1 x 2,5mm² |
2,5mm² |
49 x ∅0,285 |
5,2 |
8,06 |
1000/1500 |
30A |
| 1 x 4,0mm² |
4,0mm² |
56 x ∅0,285 |
5,9 |
4,97 |
1000/1500 |
50A |
| 1 x 6,0mm² |
6,0mm² |
84 x ∅0,285 |
6,5 |
3,52 |
1000/1500 |
70A |
| 1 x 10,0mm² |
10,0mm² |
80 x ∅0,40 |
8,5 |
2,12 |
1000/1500 |
95A |
Anwendung:
Anwendung in Solarmodulen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Anschluss, besonders geeignet für den Außenbereich. Beständigkeit gegen Sonnenlicht, Alterungsbeständigkeit, Verwendung von raucharmen, halogenfreien, flammhemmenden Materialien, höhere Qualität, mehr Sicherheit.
| Name |
PV-Kabel |
| Produktbeschreibung |
Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft. |
| Produktmerkmale |
Raucharm ohne Halogen, gute Kälte-, UV-, Ozon- und Witterungsbeständigkeit. |
| Flammhemmend, schnittfest und durchdringungsfest. |
| Kabelschutzgrad Ⅱ. |
| Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreies Flammschutzmittel ist halogenfreies, ungiftiges modifiziertes Polyethylen Dünnhongjing-Harz als Hauptrohstoff, halogenfrei, ungiftig, Flammschutzmittel, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrisch |
1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ leitfähige Drahtkern-Gleichstromwiderstand ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Kabelisolationswiderstand bei 90 ℃ ist nicht weniger als 1011 Ω. Cm |
| 3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen. |
| Kabelaufbau |
Leiter: verzinnter Kupferdraht 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 und 10, 6,4,2,5 mm2 PV-Draht |
| Isolierung: > 0,5 mm dick mit raucharmem und halogenfreiem Material und erfüllt die angegebene Grenze des Kunden. |
| Mantel: raucharmes und halogenfreies Material, Dicke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃ |
| Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃) |
| Begrenzte Spannung: AC0,6/1 kV dc1,8 kV. |
(Wir produzieren auch Einzeladern von 2,5 mm2, 6 mm2, 10 mm2 und 16 mm2 sowie Doppeladern,
Bitte konsultieren Sie mich bei Bedarf direkt)

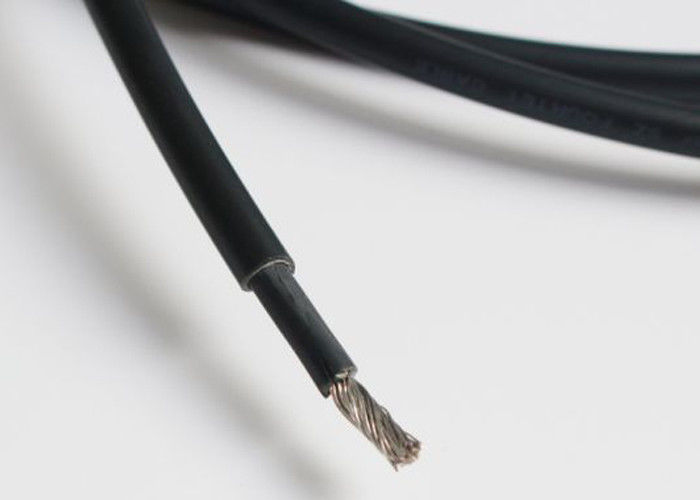

Bild von 4mm Solarkabel
