Solardc-Kabel
, photo-voltaisches Solarkabel
Konserviertes kupferner Leiter-photo-voltaisches Solarkabel 6mm2 TUV genehmigte
Verzinntes Kupferleiter XLPE Isolierung Mantel Solarkabel 6mm2 TUV-Zugelassen
Produktbeschreibung
Kabel aus elektronenstrahlvernetzter Isolierung und Beschichtung; hohe Beständigkeit gegen Hitze, Kälte, Öl, Abrieb, Ozon, UV-Strahlung und Witterungseinflüsse; mit verbessertem Verhalten im Brandfall. Raucharm, halogenfrei, flammenfrei, flammhemmend; flexibel, leicht abisolierbar, sehr geringer Platzbedarf, extrem mechanisch robust, sehr lange Lebensdauer.
Technische Daten
--Temperaturbereich: -40°C bis 90°C
--Leiter AWG: 12 bis 2000 AWG
--Leitermaterial: Weichgeglühtes, verzinntes, mehrdrähtiges Kupfer, gemäß ASTM B-33 und EN 60228
--Separator: Papiertape
--Isoliermaterial: XLPE halogenfrei, duroplastisch, Polyolefin speziell entwickelt für maximale Flexibilität
--Mantelmaterial: Sonnenlichtbeständiges PVC Schwarz, raucharm, halogenfrei, flammhemmend, öl-, abrieb-, chemikalien- und sonnenlichtbeständige vernetzte Verbindung gemäß UL 44, UL 854
--Min. Biegeradius: 8x Durchmesser
| Produktcode-Nummer |
Größe(mm2) |
Leiterdurchmesser N/mm |
Isolationsdurchmesser (mm) |
Nenndurchmesser Mantel (mm) |
Nettogewicht/1000 Meter (kg) |
| PV1-F 1x1.5mm2 |
1.5 |
30/0.25 |
3.1 |
4.5 |
39 |
| PV1-F 1x2.5mm2 |
2.5 |
49/0.25 |
3.6 |
4.9 |
48 |
| PV1-F 1x4mm2 |
4 |
56/0.285 |
4.1 |
5.1 |
68 |
| PV1-F 1x6mm2 |
6 |
84/0.285 |
4.7 |
6.1 |
88 |
| PV1-F 1x10mm2 |
10 |
80/0.40 |
5.6 |
7.2 |
132 |
| PV1-F 1x16mm2 |
16 |
126/0.40 |
7.55 |
10.2 |
205 |
Anwendung:
Anwendung in Solarmodulen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Anschluss, besonders geeignet für den Außenbereich. Beständigkeit gegen Sonnenlicht, Alterungsbeständigkeit, Verwendung von raucharmen, halogenfreien, flammhemmenden Materialien, höhere Qualität, mehr Sicherheit.
| Name |
PV-Kabel |
| Die Produktbeschreibung |
Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft. |
| Produktmerkmale |
Raucharm ohne Halogen, gute Kälte-, UV-, Ozon- und Witterungsbeständigkeit. |
| Flammhemmend, schnitt- und durchdringungsfest. |
| Kabelschutzklasse Ⅱ. |
| Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreies flammhemmendes Material ist halogenfrei, ungiftiges modifiziertes Polyethylen dünnes Hengjing-Harz als Hauptrohstoff, fügen Sie halogenfrei, ungiftig, flammhemmend, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrisch |
1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ Gleichstromwiderstand des leitenden Drahtkerns ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Isolationswiderstand des Kabels bei 90 ℃ ist nicht weniger als 1011 Ω. Cm |
| 3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen. |
| Kabelaufbau |
Leiter: verzinntes Kupferdraht 2.5, 4,6,10,16 mm2 PV1 - F |
| 25,16 und 10, 6,4,2.5 mm2 PV-Draht |
| Isolierung: > 0,5 mm dick mit raucharmem und halogenfreiem Material und erfüllt die angegebenen Grenzwerte des Kunden. |
| Mantel: raucharmes und halogenfreies Material, Dicke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃ |
| Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃) |
| Begrenzte Spannung: AC0.6/1kv dc1.8kv. |
(Wir produzieren auch Einzeladern von 2,5 mm2, 4 mm2, 10 mm2 und 16 mm2 sowie Doppeladern,
Bitte fragen Sie mich direkt, falls erforderlich)

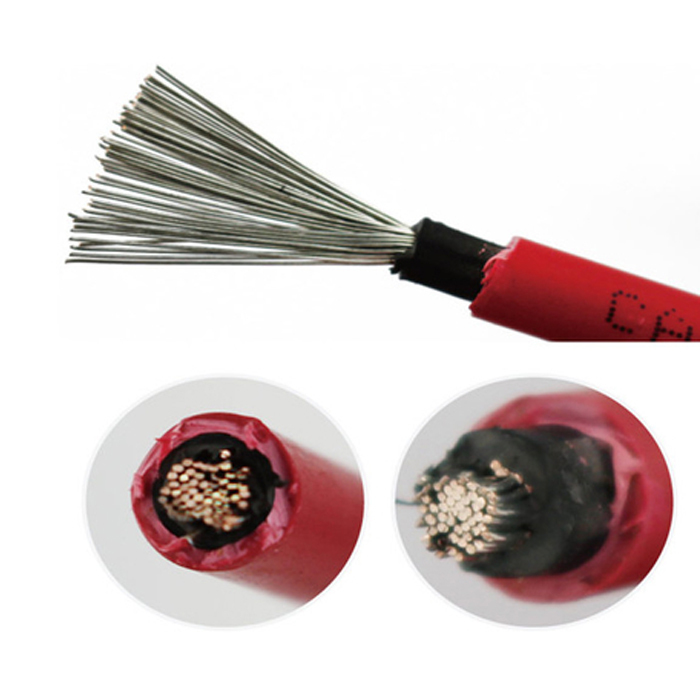

Bild des Solarkabels 6mm2
