TUV prüfte Isolierungs-Sonnensystem der DC-Solarkabel-55A UVozonbeständigkeits-XLPE

Produkt-Details

Herkunftsort: CHINA

Zertifizierung: TUV/CE/ISO9001

Modellnummer: PV1-F 1x4mm2

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 100m

Preis: negotiable

Verpackung Informationen: 250m/roll 100m/roll 500m pro Karton

Lieferzeit: 3-10days

Zahlungsbedingungen: L/C, T/T

Versorgungsmaterial-Fähigkeit: 70000m pro Tag

Erhalten Sie besten Preis
Kontaktieren Sie uns jetzt
Spezifikationen
Hervorheben:

Solarenergiekabel

,

Solardc-Kabel

Produktbezeichnung:
DC-Solarkabel 4mm2
Spannung:
600/1000V AC 1800V DC
Struktur:
56/0,3 mm
Farbe:
schwarz oder rot
Cable OD:
6.1mm
Verpackung:
250m/Rolle 100m/Rolle
Produktbezeichnung:
DC-Solarkabel 4mm2
Spannung:
600/1000V AC 1800V DC
Struktur:
56/0,3 mm
Farbe:
schwarz oder rot
Cable OD:
6.1mm
Verpackung:
250m/Rolle 100m/Rolle
Beschreibung
TUV prüfte Isolierungs-Sonnensystem der DC-Solarkabel-55A UVozonbeständigkeits-XLPE


DC-Solarkabel 55A UV-Ozonbeständigkeit TUV-geprüfte XLPE-Isolierung Solarsystem



Spezifikation



Das Produkt wird gemäß 2 PfG 1169/08.2007 hergestellt. Den Anforderungen des Photovoltaik-Kabelstandards. Und unser Produkt besitzt das TUV-Zertifikat.

Die elektrischen und dimensionalen Eigenschaften dieses Produkts werden von der Abteilung für Technik und Qualitätssicherung im Labor von JiangNan Cables gemessen. Die Kabelperformance in Bezug auf Leiterwiderstand, Konstruktionsqualität (Verarbeitung), Dimensionskonsistenz und andere Parameter wird nach veröffentlichten Standards verifiziert und genehmigt.



Größe Querschnitt Leiteraufbau Außendurchmesser Max. DC Nenn- Nenn-
Widerstand bei 20℃ Spannung Strom
mm² mm mm Ω/km V DC A
1 x 2,5 mm² 2,5 mm² 49 x ∅0,25 4,9 8,06 1000/1500 30A
1 x 4,0 mm² 4,0 mm² 56 x ∅0,285 5,1 4,97 1000/1500 50A
1 x 6,0 mm² 6,0 mm² 84 x ∅0,30 6,1 3,52 1000/1500 70A
1 x 10,0 mm² 10,0 mm² 80 x ∅0,40 7,2 2,12 1000/1500 95A



Anwendung:



Anwendung in Solarmodulen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Verbindung, besonders geeignet für den Außenbereich. Beständigkeit gegen Sonnenlicht, Alterungsbeständigkeit, Verwendung von raucharmen, halogenfreien, flammhemmenden Materialien, höhere Qualität, mehr Sicherheit.





Name PV-Kabel
Produktbeschreibung Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft.
Produktmerkmale Raucharm ohne Halogen, gute Kälte-, UV-, Ozon- und Witterungsbeständigkeit.
Flammhemmend, schnitt- und durchdringungsfest.
Kabelschutzgrad Ⅱ.
Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreies Flammschutzmittel ist halogenfrei, ungiftiges modifiziertes Polyethylen dünnes Hengjing-Harz als Hauptrohstoff, fügen Sie halogenfrei, ungiftig, flammhemmend, Wärmestabilisator, Rauchverhinderungsmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor.
Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering.
Elektrisch 1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ Gleichstromwiderstand des leitenden Drahtkerns ist nicht größer als 5,09 Ω/km
2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Kabelisolationswiderstand bei 90 ℃ ist nicht weniger als 1011 Ω. Cm
3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen.
Kabelaufbau Leiter: verzinnter Kupferdraht 2,5, 4,6,10,16 mm2  PV1 - F
25,16 und 10, 6,4,2,5 mm2  PV-Draht
Isolierung: > 0,5 mm dick mit raucharmem und halogenfreiem Material und erfüllt die festgelegte Grenze des Kunden.
Mantel: raucharmes und halogenfreies Material, Dicke > 0,5 mm.
Detaillierte Parameter Umgebungstemperatur: - 40 ℃ ~ + 90 ℃
Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃)
Begrenzte Spannung: AC0,6/1 kV DC1,8 kV.


(Wir produzieren auch Einzeladern von 2,5 mm2, 6 mm2, 10 mm2 und 16 mm2 sowie Doppeladern,
Bitte fragen Sie mich bei Bedarf direkt)

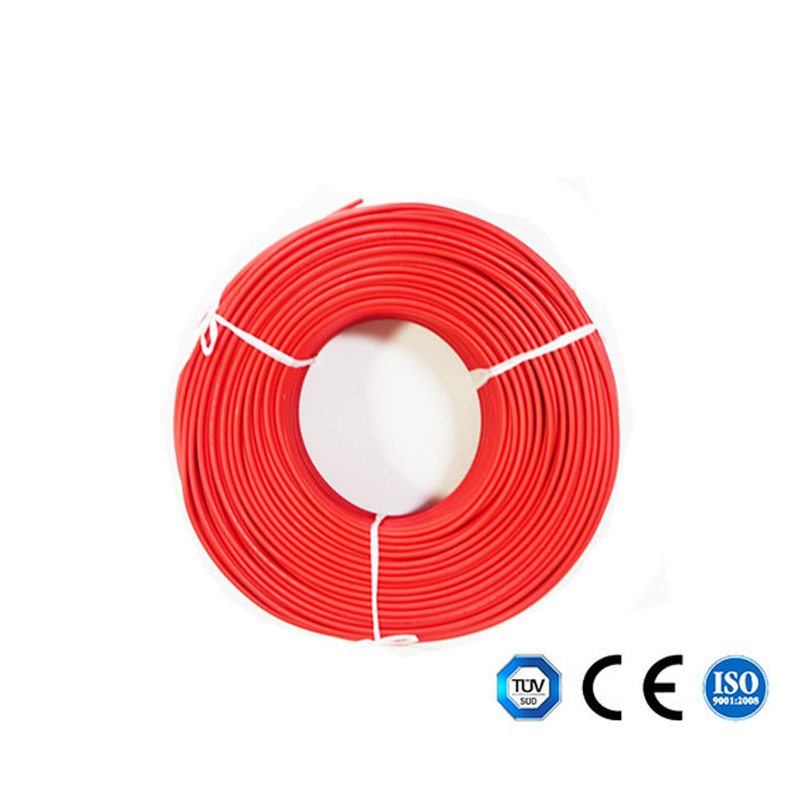

Bild des DC-Solarkabels 4mm2



TUV prüfte Isolierungs-Sonnensystem der DC-Solarkabel-55A UVozonbeständigkeits-XLPE 0
