PV1-F 2,5 mm2 genehmigte Solar-PV Kabel TUV des Kabels Kabels/DC/XLPE für Sonnensystem
PV1-F 2,5 mm2 Solar PV Kabel / DC-Kabel / XLPE-Kabel TUV-geprüft für Solaranlagen
Ein Solarkabel ist das Verbindungskabel, das in der Photovoltaik-Stromerzeugung verwendet wird. Solarkabel verbinden Solarmodule und andere elektrische Komponenten einer Photovoltaikanlage. Solarkabel sind UV-beständig und witterungsbeständig. Sie können in einem großen Temperaturbereich eingesetzt werden.
Spezifikationen
(1) Leiter: Verzinnter, geglühter Kupferdraht
(2) Isolierung: 120°C XLPE, schwarz
(3) Mantel: 120°C XLPE, schwarz oder rot
| Typ |
Querschnitt |
Litze |
Leiter |
Leiter |
Außen |
Nenn- |
Nenn- |
Gewicht |
| Querschnitt |
Ausführung |
Durchmesser |
Widerstand |
Durchmesser |
Spannung |
Strom |
| mm² |
Nr. x ø (mm) |
mm |
Ω /km |
mm |
VAC/DC |
A |
Kg/km |
| PV-1*1,5 mm² |
1,5 |
30x ø 0,25 |
1,6 |
13,5 |
4,6 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm² |
2,5 |
50x ø 0,25 |
2,0 |
8,21 |
4,9 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm² |
4,0 |
56x ø 0,3 |
2,6 |
5,09 |
5,1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm² |
6,0 |
84x ø 0,3 |
3,3 |
3,39 |
6,1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm² |
10,0 |
80x ø 0,4 |
4,4 |
1,95 |
7,2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm² |
16,0 |
120x ø 0,4 |
5,2 |
1,24 |
10,2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm² |
25,0 |
196x ø 0,40 |
7,4 |
0,795 |
12,0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm² |
35,0 |
276x ø 0,40 |
9,00 |
0,565 |
14,0 |
1000/1800 |
218 |
467 |
Anwendung:
Anwendung in Solarmodulen zur Stromerzeugung und an zugehörigen Komponenten der Verkabelung, Anschluss, besonders geeignet für den Außenbereich. Beständigkeit gegen Sonnenlicht, Alterungsbeständigkeit, Verwendung von raucharmen, halogenfreien, flammhemmenden Materialien, höhere Qualität, mehr Sicherheit.
| Name |
PV-Kabel |
| Produktbeschreibung |
Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft. |
| Produktmerkmale |
Raucharm ohne Halogen, gute Kälte-, UV-, Ozonbeständigkeit und Witterungsbeständigkeit. |
| Flammhemmend, schnitt- und durchstoßfest. |
| Kabelschutzklasse Ⅱ. |
| Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreies Flammschutzmittel ist halogenfrei, ungiftiges modifiziertes Polyethylen dünnes Hengjing-Harz als Hauptrohstoff, fügen Sie halogenfrei, ungiftig, Flammschutzmittel, Wärmestabilisator, Rauchverhinderungsmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrisch |
1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ Gleichstromwiderstand des leitenden Drahtkerns ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Isolationswiderstand des Kabels bei 90 ℃ ist nicht weniger als 1011 Ω. Cm |
| 3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen. |
| Kabelaufbau |
Leiter: verzinnter Kupferdraht 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 und 10, 6,4,2,5 mm2 PV-Draht |
| Isolierung: > 0,5 mm dick mit raucharmem und halogenfreiem Material und erfüllt die festgelegte Grenze des Kunden. |
| Mantel: raucharmes und halogenfreies Material, Dicke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃ |
| Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃) |
| Begrenzte Spannung: AC0,6/1 kV dc1,8 kV. |
(Wir produzieren auch Einzeladern von 4 mm2, 6 mm2, 10 mm2 und 16 mm2 sowie Doppeladern,
Bitte fragen Sie mich bei Bedarf direkt)
FAQ:
1. Wann kann ich das Angebot erhalten?
Innerhalb von 24 Stunden nach Erhalt der Anfrage, wenn Sie den Preis sehr dringend benötigen, rufen Sie uns bitte an, um vollständige Spezifikationen über das Kabel zu erhalten. Der Preis wird in Kürze berechnet.
2. Wie lange dauert die Lieferung?
Normalerweise innerhalb von 3-4 Werktagen nach Zahlungseingang, hauptsächlich je nach Menge.
3. Was sind Ihre Zahlungsbedingungen?
Wir akzeptieren T/T (Banküberweisung), L/C
4. Akzeptieren Sie die kundenspezifische Bestellung?
Ja, das tun wir.
5. Bieten Sie OEM & ODM an?
Ja. OEM & ODM sind verfügbar.

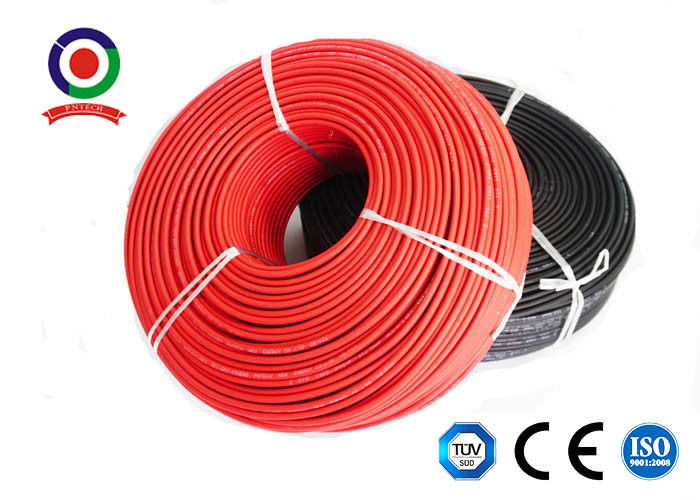

Bild des DC-Solarkabels 2,5 mm
