Solardc-Kabel
, pv-DC-Kabel
UV-Beständigkeit Solar-PV-Kabel, 16mm ² PV-DC-Kabel-niedrige Rauch-Emission
TUV EN50618 UV-beständiges, doppelt isoliertes 16mm2 Solar PV Kabel für Solaranlagen
Feuerwiderstandsleistung: IEC 60332-1
Geringe Rauchentwicklung: EN/IEC 61034-2
Halogenfrei gemäß EN 50525-1, Anhang B
Geringe Korrosivität von Gasen gemäß EN 50267-2-2, IEC 60754-2
Typ
PV Photovoltaik Kabel DC Solarstromkabel Technische Daten:
Betriebsspannung: AC: 600/1000V DC: 900/1800V
Maximalspannung: 1,8 kV
Prüfspannung: 6,5 kV AC
Betriebstemperatur: -40-90 °C
Biegeradius:
Fest verlegt: 4 x Außendurchmesser
Flexibel: 5 x Außendurchmesser
Max. Leitertemperatur: 120 °C
Kurzschluss-Max. Leitertemperatur: 250 °C
Isolationswiderstand: 10 MΩ x km
16mm2DC Solarstromkabel Anwendung
Diese Kabel sind für den Anschluss von Photovoltaik-Systemkomponenten innerhalb und außerhalb
von Gebäuden und Geräten mit hohen mechanischen Anforderungen und extremen Wetterbedingungen konzipiert.
PV Photovoltaik Kabel DC Solarstromkabel Standards
DIN EN 50618
Feuerwiderstandsleistung: IEC 60332-1
Geringe Rauchentwicklung: EN/IEC 61034-2
Halogenfrei gemäß EN 50525-1, Anhang B
Geringe Korrosivität von Gasen gemäß EN 50267-2-2, IEC 60754-2
Typ
| Querschnitt |
Leiteraufbau |
Leiterdurchmesser |
Leiterwiderstand |
Außendurchmesser |
Nennspannung |
Nennstrom |
H1Z2Z2-K 1x16mm2 |
| 16mm2 |
120x φ0,4mm |
5,2mm |
1,24 Ω/km |
9,2mm |
1500VDC |
132A |
Eigenschaften: |
1) Elektronenstrahlvernetzte Materialien schmelzen oder fließen auch bei hohen Temperaturen nicht, hohe Beständigkeit gegen Hitze, Kälte, Abrieb, UV-Beständigkeit, Ozon und Hydrolyse.
2) Diese Kabel bieten die Möglichkeit, Photovoltaik(PV)-Module miteinander und von den Modulen zum Wechselrichter zu verbinden.
3) Sie arbeiten mit Gleichspannung und bieten eine lange Lebensdauer unter freiliegenden Bedingungen.
Name
| PV Kabel |
|
| Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft. |
Produktmerkmale |
| Geringe Rauchentwicklung ohne Halogen, gute Kälte-, Ultraviolett-, Ozon- und Witterungsbeständigkeit. |
Flammhemmend, schnitt- und durchdringungsfest. |
| Kabelschutzklasse Ⅱ. |
| Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreiem Flammschutzmittel, halogenfreiem, ungiftigem modifiziertem Polyethylen-Dünn-Hengjing-Harz als Hauptrohstoff, Zugabe von halogenfreiem, ungiftigem, flammhemmendem, Wärmestabilisator, Rauchverhinderungsmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrisch |
| 1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ Gleichstromwiderstand des leitenden Drahtkerns ist nicht größer als 5,09 Ω/km |
2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Kabelisolationswiderstand bei 90 ℃ ist nicht weniger als 1011 Ω. Cm |
| 3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen. |
| Kabelaufbau |
| Leiter: verzinntes Kupferdraht 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
18, 16 und 14, 12, 10, 8, 6, 4, 2 mm ^ 2 PV Draht |
| Isolierung: > 0,5 mm dick mit raucharmer und halogenfreier Material, und erfüllen die angegebene Grenze des Kunden. |
| Mantel: raucharmer und halogenfreier Materialstärke > 0,5 mm. |
| Detaillierte Parameter |
| Umgebungstemperatur: - 40 ℃ ~ + 90 ℃ |
Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃) |
| Begrenzte Spannung: AC0,6/1 kV DC1,8 kV. |
| FAQ: |
1. Wann kann ich das Angebot erhalten?
Innerhalb von 24 Stunden nach Erhalt der Anfrage, wenn Sie den Preis sehr dringend benötigen, rufen Sie uns bitte an, um vollständige Spezifikationen über das Kabel zu erhalten. Der Preis wird in Kürze berechnet.
2. Wie lange dauert die Lieferung?
Normalerweise innerhalb von 3-4 Werktagen nach Zahlungseingang, hauptsächlich je nach Menge.
3. Was sind Ihre Zahlungsbedingungen?
Wir akzeptieren T/T (Banküberweisung), L/C
4. Akzeptieren Sie die kundenspezifische Bestellung?
Ja, das tun wir.
5. Bieten Sie OEM & ODM an?
Ja. OEM & ODM sind verfügbar.

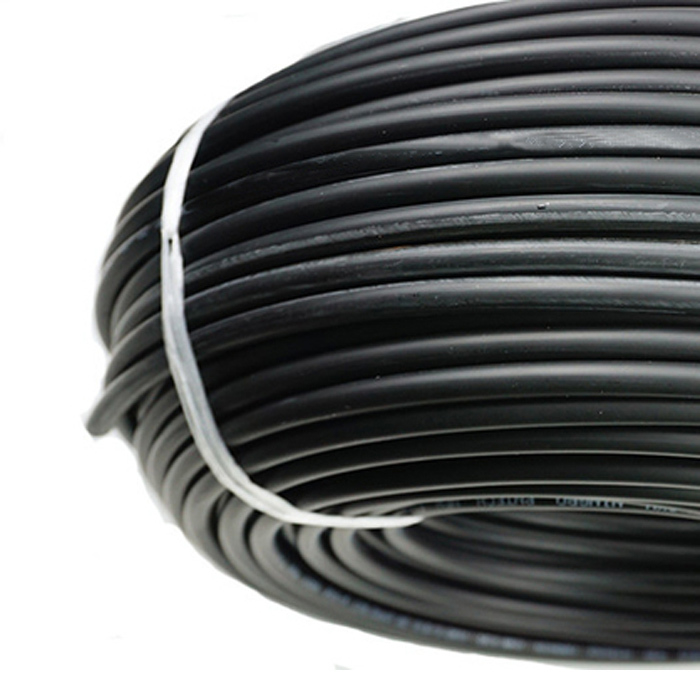

Bild von 16mm² Solar
