pv-DC-Kabel
, photo-voltaisches Solarkabel

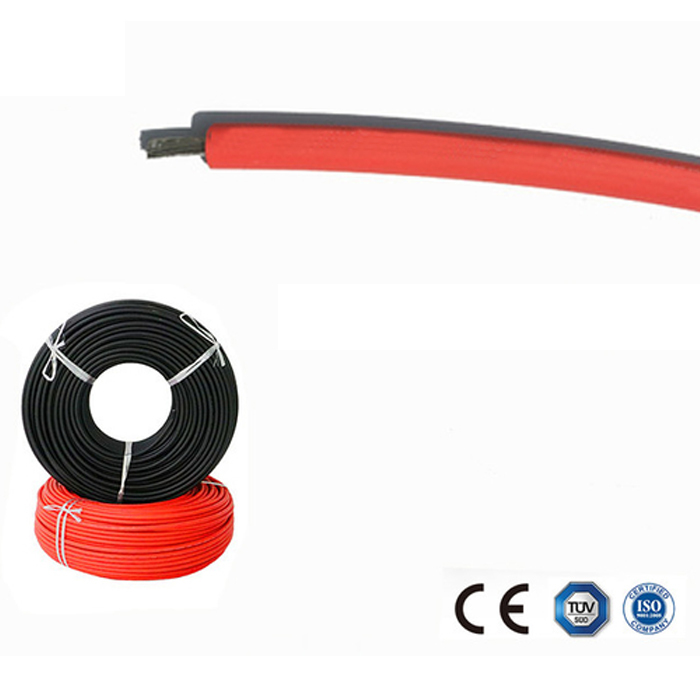

Ausgezeichnetes Flexibilitäts-Solarkabel 4mm2 6.0mm stabile elektrische Eigenschaften Ods
XLPE Doppelschutz pv1-f Solar-Pv-Kabel 4mm2 UV-Widerstand für Kraftwerke
PV1-F-Kupfer-PV-Solarkabel in Dosen 4 mm2
Leiter: Zinnkopfer gemäß VDE0295/IEC60228,Klasse 5
Isolierung: Elektronenstrahlverbundener Polyolefin-Copolymer TUV 2PfG/1169
Gehäuse: Elektronenstrahlverbundener Polyolefinkopolymer TUV 2PfG/1169
Nennspannung: AC 600/1000V DC 1000/1800V
Eigenschaft: Hitzebeständiges Flammschutzmittel, UV/Ozon/Hydrolyse/Klimabeständigkeit
Hülle Farbe: Schwarz oder nach Kundenwunsch
Temperatur: 45°C bis +125°C -40°F bis +257°F
Umgebungstemperatur:25 Jahre (TUV) -40°C bis +90°C -40°F bis +194°F
Max.Kurzschlusstemperatur: 280°C, +536°F
Biegeradius:Festanlage>4X Gelegentlich bewegt>5X
| Typ |
Kreuz |
Strang |
Leiter |
Leiter |
Außen |
Bewertet |
Bewertet |
Gewicht |
| Abschnitt |
Konstruktion |
Durchmesser |
Widerstand |
Durchmesser |
Spannung |
Strom |
| mm2 |
Nr. x ø (mm) |
mm |
Ohm/km |
mm |
VAC/DC |
Eine |
kg/km |
| PV-1*1,5 mm2 |
1.5 |
30 x ø 0.25 |
1.6 |
13.5 |
4.5 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50 x 0.25 |
2.0 |
8.21 |
4.9 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56 x ø 0.3 |
2.6 |
5.09 |
5.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84 x ø 0.3 |
3.3 |
3.39 |
6.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80 x ø 0.4 |
4.4 |
1.95 |
7.2 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120 x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196 x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276 x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Brandfeste Kabel Beschreibung:
A. Anwendung:Doppelschutz, Elektronenstrahl-Kreuzverbundkabel für Photovoltaikkraftwerke.
Konstruktion:Dosenkupfer nach VDE0295/IEC60228,Klasse 5
B. Materialeigenschaften/Standards:
1. Feuerbeständigkeit:IEC60332-1.
2. Rauchemissionen:IEC61034; EN50268-2
3. Niedrige Feuerbelastung:DIN51900
4Genehmigungen:TUV2PfG 1169/08.2007 PV1-F.
5. Anwendungsnormen:UNE211 23;UNE20.460-5-52, UTE C 32-502
Anwendung:
Anwendbar auf Solarzellen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Verbindung, besonders geeignet für den Außenbereich.Die Verwendung der halogenfreien Flammschutzmaterialien mit geringer Rauchbelastung, höhere Qualität, mehr Sicherheit.
| Name |
Photovoltaikkabel |
| Die Produktbeschreibung |
Weit verbreitet in Innen- und Außensolaranlagen, elektrischen Anlagen, Innen- und Außenbereichen, explosionsgefährdeten Bereichen, Fabriken, Industrie- und Landwirtschaft. |
| Produktmerkmale |
Niedriger Rauch ohne Halogen, gute Kälte, Ultraviolett, Ozon- und Wetterbeständigkeit. |
| Flammschutz, Schnittwiderstand und Durchdringungswiderstand. |
| Kabelschutzstufe II. |
| Mit 150 °C-Fotovoltaikkabelstrahlung als Isoliermaterial ist das halogenfreie Flammschutzmittel das halogenfreie, ungiftige, modifizierte Polyethylen dünne Hengjingharz als Hauptrohstoff.hinzufügen halogenfrei, nicht toxisch, Flammschutzmittel, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrotechnik |
1Der Gleichspannungswiderstand: Der Gleichspannungswiderstand des Kabels bei 20 °C beträgt nicht mehr als 5,09 Ω/km. |
| 2Die Isolationswiderstandsfähigkeit des Kabels bei 20 °C sollte nicht weniger als 1014 Ω sein. |
| 3Der Widerstand der Oberfläche der Umhüllung: Der Widerstand der Oberfläche der fertigen Kabelschleife sollte mindestens 109 Ω betragen. |
| Kabelstruktur |
Leiter: Kupferdraht in Dosen 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 und 10, 6, 4, 2 mm ^ 2 PV-Draht |
| Isolierung: > 0,5 mm dick mit geringen Rauch- und Halogenwerten und entspricht den vom Kunden angegebenen Grenzwerten. |
| Gehäuse: geringer Rauchgehalt und Halogenfreie Materialstärke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 °C ~ + 90 °C |
| Die höchste Leitertemperatur: 120 °C (mit Kurzschluss bei 200 °C 5 Sekunden erlaubt) |
| Grenzspannung: AC0,6/1kv dc1,8kv. |
(Wir produzieren auch Einzelkernen von 2,5 mm2, 6 mm2, 10 mm2 und 16 mm2, sowie Doppelkernen,
Bitte wenden Sie sich bei Bedarf direkt an mich)
Verpackung und Versand:
Produktverpackung:
Das Solar-PV-Kabel ist sorgfältig in eine langlebige Kartonbox verpackt, um einen sicheren Transport zu gewährleisten.Die Verpackung ist mit Produktinformationen und Handhabungsanweisungen versehen, um sie leicht zu identifizieren..
Versand:
Die Bestellungen für das Solar-PV-Kabel werden mit einem zuverlässigen Kurierdienst versandt, um eine rechtzeitige Lieferung zu gewährleisten.Kunden erhalten eine Tracking-Nummer, um den Status ihrer Sendung zu überwachen und können erwarten, dass ihre Bestellung innerhalb des angegebenen Zeitrahmens ankommt.
Häufige Fragen:
1.Welche Modellnummer hat das Solar-PV-Kabel?
Die Modellnummer des PV-Solarkabel ist PV1-F.
2.Wo wird das Solar-PV-Kabel hergestellt?
Das Solar-PV-Kabel wird in China hergestellt.
3.Welche Zertifizierungen hat das Solar-PV-Kabel?
Das Solar-PV-Kabel ist von TUV, CE, ISO9001, CQC, CPR und BCA zertifiziert.
4.Wie hoch ist die Mindestbestellmenge für das Solar-PV-Kabel?
Die Mindestbestellmenge für das Solar-PV-Kabel beträgt 500 Einheiten.
5.Wie ist das Solar-PV-Kabel verpackt?
Das Solar-PV-Kabel wird in Rollen von jeweils 100 m verpackt.
