Solardc-Kabel
, photo-voltaisches Solarkabel
Doppelte Isolierung Solar-PV-Kabel, kaltes beständiges 4mm DC-Solarkabel TUV genehmigt
TÜV-geprüft 2PfG 1169 PV1-F 1x4mm2 XLPE isoliertes DC-Solarkabel verzinntes Kupfer
PV1-F verzinntes Kupfer PV 4mm2 DC-Solarkabel
1. Aufbau: Verzinntes Kupfer, XLPE-Isolierung, XLPE-Außenmantel.
2. Prüfspannung: 6500V, 5min; Nennspannung: 1000/1800V DC.
3. Halogenfrei und raucharm, Rohs-Standard.
4. UV-Beständigkeit.
5. Temperaturbereich: -40°C bis 125°C, Kältebeständigkeit.
6. TÜV-Zertifizierung, TUV2Pfg1169.
7. Stromkabel für Photovoltaikanlagen.
| Typ |
Querschnitt |
Litze |
Leiterdurchmesser |
Leiterwiderstand |
Außendurchmesser |
Nennspannung |
Nennstrom |
| PV-1x4mm2 |
4,0 mm2 |
56x φ0,3mm |
2,6mm |
5,09 Ω/km |
5,1mm |
1800VDC |
70A |
Beschreibung der feuerbeständigen Kabel:
A. Anwendung: Doppelisolierte, elektronenstrahlvernetzte Kabel für Photovoltaikkraftwerke.
Aufbau: Verzinntes Kupfer, gemäß VDE0295/IEC60228, Klasse 5
B. Materialeigenschaften/Standards:
1. Feuerbeständigkeit: IEC60332-1.
2. Rauchentwicklung: IEC61034; EN50268-2
3. Geringe Brandlast: DIN51900
4. Zulassungen: TUV2PfG 1169/08.2007 PV1-F.
5. Anwendungsstandards: UNE211 23; UNE20.460-5-52, UTE C 32-502
Anwendung:
Anwendung in Solarmodulen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Verbindung, besonders geeignet für den Außenbereich. Beständigkeit gegen Sonnenlicht, Alterungsbeständigkeit, Verwendung von raucharmen, halogenfreien, flammhemmenden Materialien, höhere Qualität, mehr Sicherheit.
| Name |
PV-Kabel |
| Produktbeschreibung |
Weit verbreitet in Solarinstallationen im Innen- und Außenbereich, Elektroinstallationen, Innen- und Außenbereich, explosionsgefährdeten Bereichen, Fabriken, Industrie und Landwirtschaft. |
| Produktmerkmale |
Raucharm ohne Halogen, gute Kälte-, UV-, Ozon- und Witterungsbeständigkeit. |
| Flammhemmend, schnittfest und durchdringungsfest. |
| Kabelschutzklasse Ⅱ. |
| Mit 150 ℃ Photovoltaikkabelstrahlung als Isoliermaterialien, halogenfreies Flammschutzmittel ist halogenfrei, ungiftiges modifiziertes Polyethylen dünnes Hengjing-Harz als Hauptrohstoff, fügen halogenfrei, ungiftig, flammhemmend, Wärmestabilisator, Rauchverhinderungsmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrisch |
1. Der Gleichstromwiderstand: Der fertige Kabel bei 20 ℃ Gleichstromwiderstand des leitfähigen Drahtkerns ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω. Cm betragen, der fertige Isolationswiderstand des Kabels bei 90 ℃ ist nicht weniger als 1011 Ω. Cm |
| 3. Der Oberflächenwiderstand des Mantels: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen. |
| Kabelaufbau |
Leiter: verzinntes Kupferdraht 2,5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 und 10, 6, 4, 2 mm ^ 2 PV-Draht |
| Isolierung: > 0,5 mm dick mit raucharmem und halogenfreiem Material und erfüllt die angegebene Grenze des Kunden. |
| Mantel: raucharmes und halogenfreies Material, Dicke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃ |
| Die höchste Temperatur des Leiters: 120 ℃ (erlaubt 5 s bei Kurzschlusstemperatur 200 ℃) |
| Begrenzte Spannung: AC0,6/1kv dc1,8kv. |
(Wir produzieren auch Einzeladern von 2,5 mm2, 6 mm2 10 mm2 und 16 mm2 sowie Doppeladern,
Bitte fragen Sie mich bei Bedarf direkt)

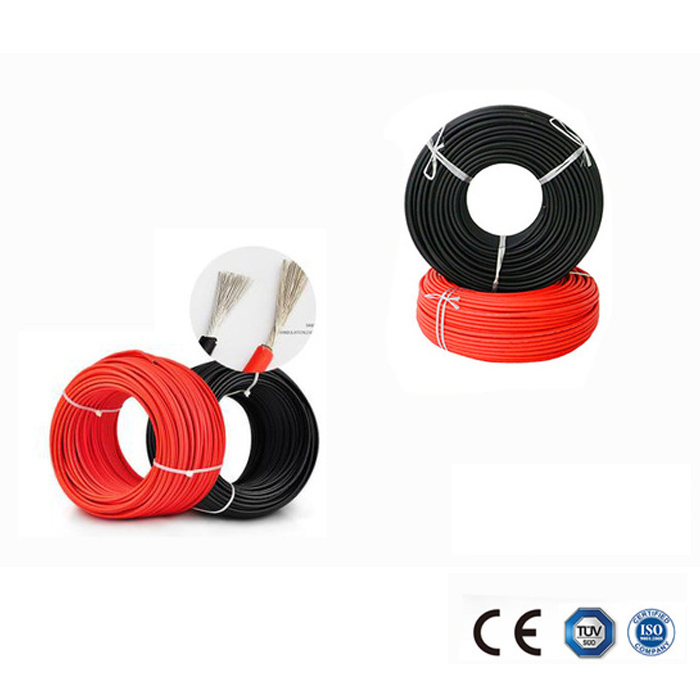

Bilder von 4mm2 DC-Solarkabel
