Hervorheben:
pv-DC-Kabel
, photo-voltaisches Solarkabel
Ozon-beständiges 4mm Solarkabel-niedriger Platzbedarf-hoher Widerstand gegen Hitze
TUV EN50618 Einzelkern 4 mm Elektro-Solar-PV-Kabel XLPE isoliert UV-Widerstand
Allgemeine Merkmale:
Kabel aus elektronenstrahlverbundener Isolierung und Beschichtung; hohe Widerstandsfähigkeit gegen Hitze, Kälte, Öl, Abrieb, Ozon,
UV und Wetter; mit einer verbesserten Reaktion im Brandfall.
Flammschutz; flexibel, leicht zu entfernen, sehr geringer Platzbedarf, extrem, extrem
mechanisch robust, sehr lange Lebensdauer.
Bauwesen
1. Rating:Spannung: 600/1000V Temperatur: -40°C-- 90°C
2Beschreibung:
(1) Leiter: geballtes Kupfer
(2) Isolierung: 90°C XLPE, schwarz
(3) Jacke: 90°C XLPE, schwarz oder rot
3. Kennzeichnung:
TÜV SÜD EN 50618:2014 H1Z2Z2-K 1x4,0mm2 Gleichstrom 1,5 KV NINGBO NEW ENERGY CO.,LTD
| Name: Einkernsolarkabel |
Leiter: Kupferdraht aus Zinn |
| Ausführungsnorm: EN 50618 |
Isolierung: geringe Rauchemissionen, halogenfreie Bestrahlung, vernetztes Polyolefin |
| Modell: H1Z2Z2-K |
Verpackung: Halogenfreie Strahlungen mit geringer Rauchbelastung und Polyolefinverbindungen |
| Spezifikationen des Kabels:2.5/4/6/10/16/25/35mm2 |
Nennspannung:1500 V |
| Umgebungstemperatur: -40 bis 90 °C |
Prüfspannung:6.5KV |
| Kabeltemperatur: -40 bis 120oC |
Wetterbeständigkeit: UV-Schutz |
| Kurzschlusstemperatur: 250oC |
Lebensdauer:> 25 Jahre |
| Biegungsradius: >4×Ø(Ø<8mm) >6×Ø(Ø≥8mm) |
Farbe: Schwarz, Rot |
Anwendungen
Einleiter, sonnenfeste, fotovoltaische Leitungen mit einer Nennleistung von 90°C bei Nasse oder 105°C bei Trockenheit 2000V für die Verbindung von Erd- und Nichterd-Fotovoltaikanlagen gemäß Abschnitt 690.31 (A) und andere anwendbare Teile des Nationalen Elektro-Code (NEC), NFPA 70
Die Optionen:
Farbige Phasen-ID-Streifen auf Anfrage erhältlich
Multiplexing auf Anfrage erhältlich
Eigenschaften:
Nennwert 90 °C nass und trocken
Verformungsbeständig bei hohen Temperaturen
Ausgezeichnete Feuchtigkeitsbeständigkeit
Stabile elektrische Eigenschaften über einen breiten Temperaturbereich
Ausgezeichnete Beständigkeit gegen Zerkleinern und Kompressionsschnitte
Beständig gegen die meisten Öle und Chemikalien
UV/Sonnenlicht-beständig
Erfüllt den Kaltbiegtest bei -40°C
| Produktbezeichnung |
TUV-Standard-Solarkabel |
| Modell Nr. |
H1Z2Z2-K 1x 4mm2 |
| Spannung |
Hochspannungskabel |
| Isoliermaterial |
XLPE |
| Form des Materials |
Runddraht |
| Zertifizierung |
ROSH, CE, TUV |
| Normen |
Die Anforderungen an die Qualität sind in Anhang I zu beachten. |
| Kerne |
1 Kern |
| Transportpaket |
Eisen-Holzdrommel, Eisen-Drommel |
| Anwendung |
Bauwesen, Untergrund, Industrie, Kraftwerk |
| Gehäusematerial |
XLPE |
| Material des Drahtkerns |
Kupfer aus Zinn |
| Querschnitt |
4 mm2 |
| Name |
Photovoltaikkabel |
| Die Produktbeschreibung |
Weit verbreitet in Innen- und Außensolaranlagen, elektrischen Anlagen, Innen- und Außenbereichen, explosionsgefährdeten Bereichen, Fabriken, Industrie- und Landwirtschaft. |
| Produktmerkmale |
Niedriger Rauch ohne Halogen, gute Kälte, Ultraviolett, Ozon- und Wetterbeständigkeit. |
| Flammschutz, Schnittwiderstand und Durchdringungswiderstand. |
| Kabelschutzstufe II. |
| Mit 150 °C-Fotovoltaikkabelstrahlung als Isoliermaterial ist das halogenfreie Flammschutzmittel das halogenfreie, ungiftige, modifizierte Polyethylen dünne Hengjingharz als Hauptrohstoff.hinzufügen halogenfrei, nicht toxisch, Flammschutzmittel, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrotechnik |
1Der Gleichspannungswiderstand: Der Gleichspannungswiderstand des Kabels bei 20 °C beträgt nicht mehr als 5,09 Ω/km. |
| 2Die Isolationswiderstandsfähigkeit des Kabels bei 20 °C sollte nicht weniger als 1014 Ω sein. |
| 3Der Widerstand der Oberfläche der Umhüllung: Der Widerstand der Oberfläche der fertigen Kabelschleife sollte mindestens 109 Ω betragen. |
| Kabelstruktur |
Leiter: Kupferdraht in Dosen 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 und 10, 6, 4, 2 mm ^ 2 PV-Draht |
| Isolierung: > 0,5 mm dick mit geringen Rauch- und Halogenwerten und entspricht den vom Kunden angegebenen Grenzwerten. |
| Gehäuse: geringer Rauchgehalt und Halogenfreie Materialstärke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 °C ~ + 90 °C |
| Die höchste Leitertemperatur: 120 °C (mit Kurzschluss bei 200 °C 5 Sekunden erlaubt) |
| Grenzspannung: AC0,6/1kv dc1,8kv. |
(Wir produzieren auch Einzelkernen von 2,5 mm2, 6 mm2, 10 mm2 und 16 mm2, sowie Doppelkernen,
Bitte wenden Sie sich bei Bedarf direkt an mich)

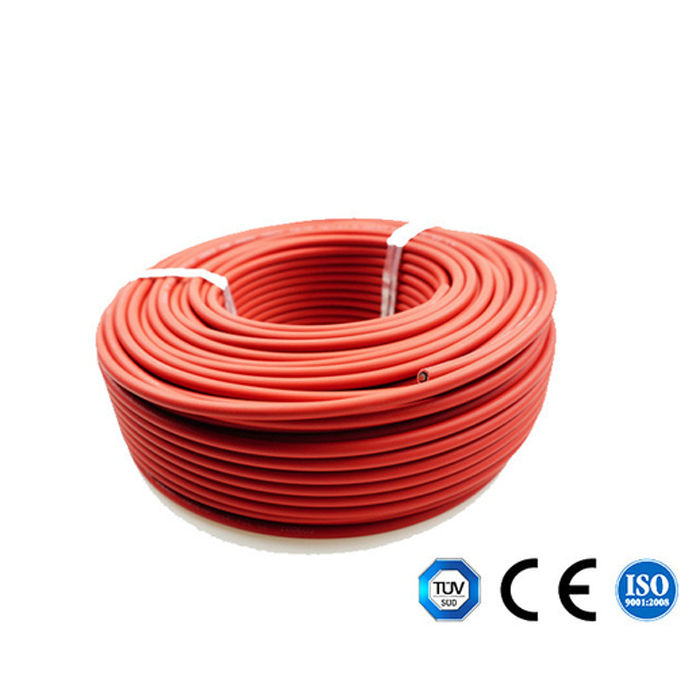

Bilder von 4 mm2 Solar-PV-Kabel
