Produkt-Details
Herkunftsort: CHINA
Markenname: Pntech
Zertifizierung: ISO9001/TUV/CE
Modellnummer: H1Z2Z2-K 1x4mm2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100m
Preis: negotiable
Verpackung Informationen: 100m/roll, 500m pro Karton
Lieferzeit: 3-10days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 70000m pro Tag
Produkt-Name: |
4mm DC-Solarkabel |
LEITER: |
56/0.285 |
Farbe: |
Schwarzes oder Rot |
Leiter-Material: |
Kupfer |
Anwendung: |
Kraftwerk |
Schlüsselwörter: |
DC-Solarkabel |
Produkt-Name: |
4mm DC-Solarkabel |
LEITER: |
56/0.285 |
Farbe: |
Schwarzes oder Rot |
Leiter-Material: |
Kupfer |
Anwendung: |
Kraftwerk |
Schlüsselwörter: |
DC-Solarkabel |
Doppeltes isolierte flammhemmende Materialien DC-Solarkabel für Solarpv-System
Specificate
Der freien quervernetzten photo-voltaische Kabel Polyolefin-Doppelschichten des Halogens für Gebrauch an den photo-voltaischen Stromnetzen. Dieses Kabel kann mit dem meisten PV-com¬ponents wie PV-Kreuzungskästen und -verbindungsstücken zusammenpassen, die eine Nennspannung von 1500 V DC haben.
| Art | Querschnitt | Strang-Entwurf | Leiter-Durchmesser | Leiter-Widerstand | Außendurchmesser | Nennspannung | Nennstrom |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Anwendung:
Gewendet an Sonnenkollektoren für Stromerzeugung und bezogene Komponenten der Verdrahtung, Verbindung, besonders passend für im Freien. Widerstand zum Sonnenlicht, Antialtern, unter Verwendung der Halogen-freien flammhemmenden Materialien des niedrigen Rauches, höherer Grad, mehr Sicherheit.
| Name | Pv-Kabel |
| Die Produktbeschreibung | Weit verbreitet in den Innen- und Solarinstallationen im Freien, in den elektrischen Installations-, Innen- und, explosionsgefährdetender bereiche, der Fabriken, industrieller und landwirtschaftlicher Industrien im Freien. |
| Produkteigenschaften | Niedriger Rauch ohne Halogen, gute Kälte, ultraviolettes, Ozon - beständig und Wetter - beständig. |
| Flammhemmend, Widerstand und Durchdringenwiderstand schneiden. | |
| Kabelschutzniveau Ⅱ Niveau. | |
| Mit 150 ℃ photo-voltaischer Kabelstrahlung als Isoliermaterialien, ist freies flammhemmendes des Halogens das Halogen-freie, ungiftige geänderte Polyäthylen, das dünn Harz hengjing ist, da der hauptsächlichrohstoff, Halogen-freies addieren, ungiftig, flammhemmend, Hitzestabilisator, beseitigen Rauchmittel, Konservierungsmittel, wie Düngemittel, enthält nicht Halogen, Schwermetalle, Phosphor. | |
| Es passt sich an ROHS an und der Isolationswiderstand ist nach Immersion klein. | |
| Elektrisch | 1. Der DC-Widerstand: das fertige Kabel bei 20 ℃ leitfähigem Drahtkern-DC-Widerstand ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: der fertige Isolationswiderstand des Kabels bei ℃ 20 sollte nicht weniger, als 1014 Ω. cm, fertiger Kabelisolationswiderstand bei ℃ 90 nicht kleiner als 1011 Ω. cm ist | |
| 3. Der Hüllenoberflächenwiderstand: Widerstand der fertigen Kabelmanteloberfläche sollte nicht kleiner als 109 Ω sein. | |
| Kabelstruktur | Leiter: konservierter Kupferdraht 2,5, 4,6,10,16 mm2 PV1 - F |
| 25,16 und 10, Draht 6,4,2.5 mm2 PV | |
| Isolierung: > treffen 0.5mm, die mit niedrigem Rauch- und Halogenmaterial dick sind, und die spezifizierte Grenze auf den Kunden. | |
| Hülle: niedrige freie materielle Stärke des Rauches und des Halogens > 0.5mm. | |
| Ausführliche Parameter | Umgebende Temperatur: - ℃ 40 | + ℃ 90 |
| Die Höchsttemperatur des Leiters: ℃ 120 (erlauben Sie 5 s in Kurzschlusstemperatur 200 ℃) | |
| Begrenzte Spannung: AC0.6/1kv dc1.8kv. |
(Wir produzieren auch einkerniges von 2.5mm2, 6mm2, 10mm2 und 16mm2 sowie Doppelkerne,
konsultieren Sie mich bitte direkt gegebenenfalls)

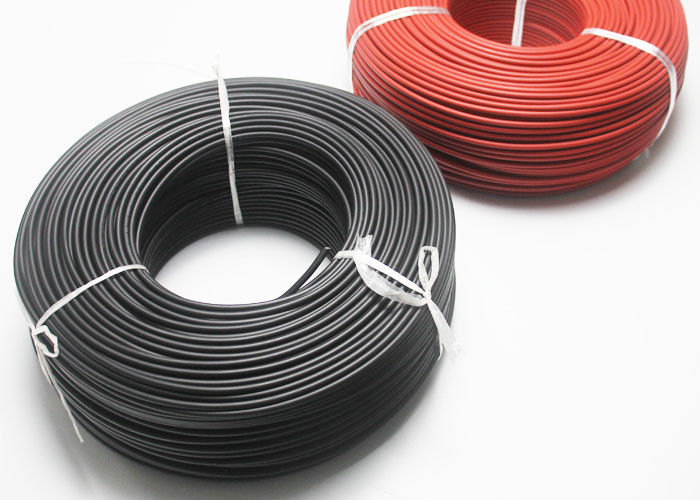

Bild 4mm DC-Solarkabels
