Solarenergiekabel
, Sonnensystemkabel
XLPE-Solar-Panel-Stromkabel 4 mm2 hohe elektrische Leitfähigkeit Anti-Aging
PV1-F 4mm2 Solar-PV-Kabel / Gleichspannungskabel / XLPE-Kabel TUV für das Sonnensystem zugelassen
Spezifizieren
1. 99,9% reines, sauerstofffreies Kupfer: hochwertiges, mit Zinn beschichtetes Kupfer, hohe Reinheit, Alterungsbeständigkeit, hohe elektrische Leitfähigkeit, geringer Verlust, hohe Stromtragfähigkeit, hohe Korrosionsbeständigkeit,und kann sich an raue Außenbedingungen anpassen.
2, geringe Exzentrizität: Dicke Gleichförmigkeit, wirksam verhindern, dass die aktuelle Auflösung Feuer, um die Sicherheit zu gewährleisten.
3. Doppelschutz: Das Solarphotovoltaikkabel nimmt eine Isolierung und eine Doppelschutzstruktur an, um die Lebensdauer des Kabels zu verlängern.
| Typ |
Kreuz |
Strang |
Leiter |
Leiter |
Außen |
Bewertet |
Bewertet |
Gewicht |
| Abschnitt |
Konstruktion |
Durchmesser |
Widerstand |
Durchmesser |
Spannung |
Strom |
| mm2 |
Nr. x ø (mm) |
mm |
Ohm/km |
mm |
VAC/DC |
Eine |
kg/km |
| PV-1*1,5 mm2 |
1.5 |
30 x ø 0.25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm2 |
2.5 |
50 x 0.25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm2 |
4.0 |
56 x ø 0.3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm2 |
6.0 |
84 x ø 0.3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm2 |
10.0 |
80 x ø 0.4 |
4.4 |
1.95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 mm2 |
16.0 |
120 x ø 0.4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm2 |
25.0 |
196 x ø 0.40 |
7.4 |
0.795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm2 |
35.0 |
276 x ø 0.40 |
9.00 |
0.565 |
14.0 |
1000/1800 |
218 |
467 |
Anwendung:
Anwendbar auf Solarzellen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Verbindung, besonders geeignet für den Außenbereich.Die Verwendung der halogenfreien Flammschutzmaterialien mit geringer Rauchbelastung, höhere Qualität, mehr Sicherheit.
| Name |
Photovoltaikkabel |
| Die Produktbeschreibung |
Weit verbreitet in Innen- und Außensolaranlagen, elektrischen Anlagen, Innen- und Außenbereichen, explosionsgefährdeten Bereichen, Fabriken, Industrie- und Landwirtschaft. |
| Produktmerkmale |
Niedriger Rauch ohne Halogen, gute Kälte, Ultraviolett, Ozon- und Wetterbeständigkeit. |
| Flammschutz, Schnittwiderstand und Durchdringungswiderstand. |
| Kabelschutzstufe II. |
| Mit 150 °C-Fotovoltaikkabelstrahlung als Isoliermaterial ist das halogenfreie Flammschutzmittel das halogenfreie, ungiftige, modifizierte Polyethylen dünne Hengjingharz als Hauptrohstoff.hinzufügen halogenfrei, nicht toxisch, Flammschutzmittel, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrotechnik |
1Der Gleichspannungswiderstand: Der Gleichspannungswiderstand des Kabels bei 20 °C beträgt nicht mehr als 5,09 Ω/km. |
| 2Die Isolationswiderstandsfähigkeit des Kabels bei 20 °C sollte nicht weniger als 1014 Ω sein. |
| 3Der Widerstand der Oberfläche der Umhüllung: Der Widerstand der Oberfläche der fertigen Kabelschleife sollte mindestens 109 Ω betragen. |
| Kabelstruktur |
Leiter: Kupferdraht in Dosen 2.5, 4,6,10,16 mm2 PV1 - F |
| 25, 16 und 10, 6,4,2.5 mm2 Photovoltaikdraht |
| Isolierung: > 0,5 mm dick mit geringen Rauch- und Halogenwerten und entspricht den vom Kunden angegebenen Grenzwerten. |
| Gehäuse: geringer Rauchgehalt und Halogenfreie Materialstärke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 °C ~ + 90 °C |
| Die höchste Leitertemperatur: 120 °C (mit Kurzschluss bei 200 °C 5 Sekunden erlaubt) |
| Grenzspannung: AC0,6/1kv dc1,8kv. |
(Wir produzieren auch Einzelkernen von 2,5 mm2, 6 mm2, 10 mm2 und 16 mm2, sowie Doppelkernen,
Bitte wenden Sie sich bei Bedarf direkt an mich)
Häufige Fragen:
1Wann kann ich das Angebot bekommen?
Innerhalb von 24 Stunden nach Erhalt der Anfrage, wenn Sie sehr dringend den Preis zu bekommen, rufen Sie uns an, um vollständige Spezifikationen über das Kabel geben. Preis wird bald berechnet werden.
2Wie lange dauert die Lieferung?
Normalerweise innerhalb von 3-4 Werktagen nach Zahlung, hauptsächlich je nach Menge.
3Wie sind Ihre Zahlungsbedingungen?
Wir akzeptieren T/T (Banküberweisung), L/C
4Akzeptieren Sie die maßgeschneiderte Bestellung?
Ja, das tun wir.
5Bieten Sie OEM und ODM an?
Ja, OEM und ODM sind erhältlich.

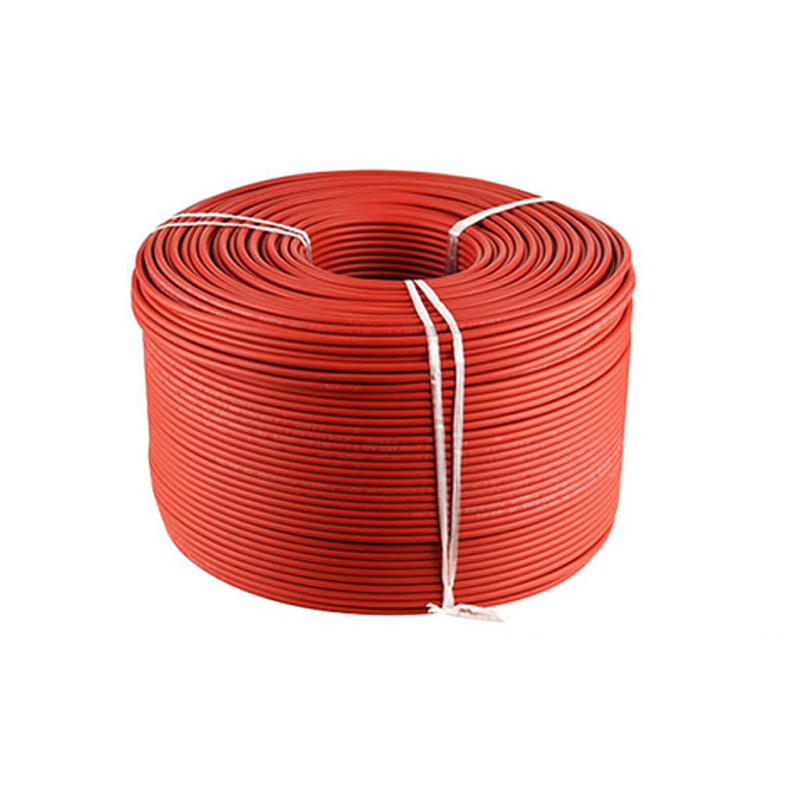

Bild von Solar-PV-Kabel 4 mm2
