Schwarz und rot 1,8 kV DC Single Core Electrical Cable für Solaranlagen in Innen- und Außenbereiche
Produktbeschreibung
TUV UV -Widerstand Dual isoliert 16 mm² PV XLPE -Kabel mit einer Garantie von 25 Jahren für 1,8 -kV -DC -Anwendungen.
Draht:Gestrandete Kupferdraht mit IEC60228, VDE0295 Klasse 5
Interne Isolierung:Vernetzter Polyolefin
Farbcode:Schwarz, rot
Außenscheide:Vernetzter Polyolefin
Scheidefarben:Schwarz, rot
Anwendung
Diese Kabel sind zum Anschließen von Photovoltaik -Systemkomponenten innerhalb und außerhalb von Gebäuden und Geräten mit hohen mechanischen Anforderungen und extremen Wetterbedingungen ausgelegt.
Standards Compliance
- Din en 50618
- Brandresistenzleistung: IEC 60332-1
- Niedrige Rauchemission: EN/IEC 61034-2
- Halogenfrei nach EN 50525-1, Anhang B
- Niedrige Korrosivität von Gasen nach EN 50267-2-2, IEC 60754-2
Technische Eigenschaften
- Arbeitsspannung: AC: 600/1000V DC: 1800 V
- Maximale Spannung: 1,8 kV
- Testspannung: 6,5 kV AC
- Arbeitstemperatur: -40 ° C bis +90 ° C
- Biegeradius: Fix: 4 × Gesamtdurchmesser; Gebeugt: 5 × Gesamtdurchmesser
- Max. Leitertemperatur: 120 ° C.
- Kurzschluss Max. Leitertemperatur: 250 ° C.
- Isolationswiderstand: 10 MΩ × km
Technische Spezifikationen
| Typ |
Querschnitt (mm²) |
Strang Design |
Leiterdurchmesser (MM) |
Leiterwiderstand (ω/km) |
Außendurchmesser (mm) |
Nennspannung (VAC/DC) |
Bewertungsstrom (a) |
Gewicht (kg/km) |
| PV-1*1,5 mm² |
1.5 |
30x Ø 0,25 |
1.6 |
13.5 |
4.8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 mm² |
2.5 |
50x Ø 0,25 |
2.0 |
8.21 |
5.3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 mm² |
4.0 |
56x Ø 0,3 |
2.6 |
5.09 |
6.1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 mm² |
6.0 |
84x Ø 0,3 |
3.3 |
3.39 |
7.1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 mm² |
10.0 |
80x Ø 0,4 |
4.4 |
1,95 |
8.5 |
1000/1800 |
98 |
155 |
| PV-1*16 mm² |
16.0 |
120x Ø 0,4 |
5.2 |
1.24 |
10.2 |
1000/1800 |
132 |
230 |
| PV-1*25 mm² |
25.0 |
196x Ø 0,40 |
7.4 |
0,795 |
12.0 |
1000/1800 |
176 |
341 |
| PV-1*35 mm² |
35.0 |
276x Ø 0,40 |
9.00 |
0,565 |
14.0 |
1000/1800 |
218 |
467 |
Schlüsselmerkmale
- Mit Elektronenstrahl vernetzte Materialien schmelzen oder fließen nicht, selbst bei hoher Temperatur
- Hoher Widerstand gegen Hitze, Kälte, Abrieb, UV, Ozon und Hydrolysen
- Verbindungsverbindung zwischen Photovoltaik (PV) und von Panels bis zum Wechselrichter
- Operieren bei Gleichspannung mit langer Lebensdauer unter exponierten Bedingungen
Produktspezifikationen
Name:PV -Kabel
Anwendung:In Innen- und Außen- und Outdoor -Solaranlagen, elektrischen Installationen, Industrie- und Landwirtschaftsindustrien häufig eingesetzt
Merkmale:Niedriger Rauch ohne Halogen, gute Kälte, Ultraviolett, ozonresistent und wetterfest
Flammschutzmittel:Schneidenwiderstand und Penetrationswiderstand schneiden
Kabelschutz:Stufe ⅱ Stufe
Elektrische Eigenschaften
- Der Gleichstromwiderstand: ≤ 5,09 Ω/km bei 20 ° C
- Der Isolationswiderstand: ≥ 10¹⁴ ω.Cm bei 20 ° C; ≥ 10¹¹ ω.Cm bei 90 ° C
- Der Scheideoberflächenwiderstand: ≥ 10 ° Ω
Kabelstruktur
Leiter:Kupferdraht aus Dose 2,5, 4, 6, 10, 16 mm² PV1-F
Isolierung:> 0,5 mm dick mit niedrigem Rauch und Halogenmaterial
Mantel:Niedriger Rauch und halogenfreier Materialstärke> 0,5 mm
Detaillierte Parameter
Umgebungstemperatur:-40 ° C bis +90 ° C.
Maximale Leitertemperatur:120 ° C (5s in Kurzschluss -Temperatur 200 ° C erlauben)
Begrenzte Spannung:Wechselstrom 0,6/1kV DC 1,8 kV
Häufig gestellte Fragen
1. Wann kann ich das Angebot bekommen?
Innerhalb von 24 Stunden nach der Anfrage. Für dringende Preisgestaltung rufen Sie uns bitte mit vollständigen Spezifikationen an.
2. Wie lange mit der Lieferung?
In der Regel innerhalb von 3-4 Arbeitstagen nach der Zahlung, abhängig von der Menge.
3. Was sind Ihre Zahlungsbedingungen?
Wir akzeptieren T/T (Banküberweisung), l/c.
4. Akzeptieren Sie die individuelle Bestellung?
Ja, das tun wir.
5. Bieten Sie OEM & ODM an?
Ja. OEM & ODM sind verfügbar.

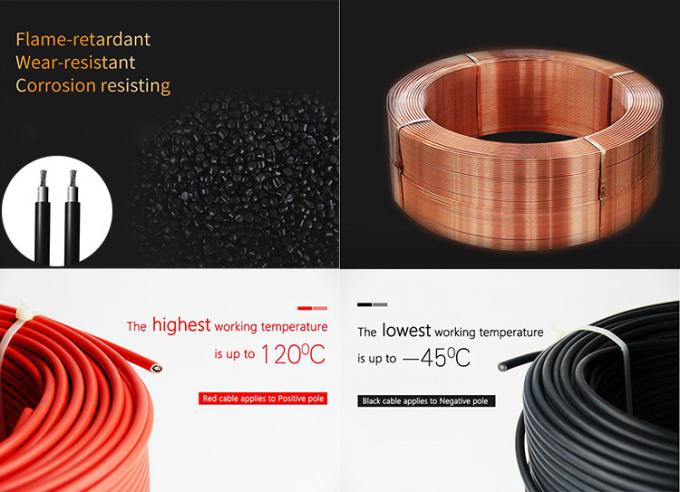

Produktbild
