Produkt-Details
Herkunftsort: China
Markenname: Pntech
Zertifizierung: TUV/CE/CQC/ISO9001
Modellnummer: H1Z2Z2-K 1x4mm2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100m
Preis: Negotiation
Verpackung Informationen: 100m/roll, zwei Rollen pro Karton, Kartongröße: 42*42*22cm auch Satz entsprechend den Anforderungen
Lieferzeit: 3-15days
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 70000 Meter pro Tag
Produkt-Name: |
Flexibles Solar-PV-Kabel |
Isoliermaterial: |
XLPO |
Leiter: |
Konserviertes Kupfer |
Bau: |
56/0.28mm |
Stärke: |
0.8mm |
Widerstand:: |
5,09 Ω/km (MAXIMUM an 20℃) |
Kabel Od: |
5.8mm |
Farbe: |
Schwarzes oder Rot |
Produkt-Name: |
Flexibles Solar-PV-Kabel |
Isoliermaterial: |
XLPO |
Leiter: |
Konserviertes Kupfer |
Bau: |
56/0.28mm |
Stärke: |
0.8mm |
Widerstand:: |
5,09 Ω/km (MAXIMUM an 20℃) |
Kabel Od: |
5.8mm |
Farbe: |
Schwarzes oder Rot |
100% kupferner erstklassiger industrieller Grad flexibles Solar-PV-Extrakabel Black+Red
Das Kabel, das vom Elektronstrahl gemacht wurde, verband Isolierung und Beschichtung quer; hoher Widerstand gegen Hitze, Kälte, Öl, Abnutzung, Ozon, UV und Wetter. Einkerniges 4mm Kabel für die Hochspannungs- und hohen Spezifikationssolarstromanlagen, installiert und reiht auf. Fähig bis bis zu DC 1000v und zu zu 55A. Doppeltes insculated und TUV, CER und MCS genehmigten. Allgemein verwendet an AUF GITTER-Invertersystemen.
Jede Einheit entspricht 1 Meter. (z.B. Auftrag 5 und Sie empfängt eine 5m Länge, nicht 5 x 1m Längen)
DC-Solarenergie-Kabel-Anwendung Kabel PV photo-voltaische
Diese Kabel sind für photo-voltaische Systemkomponenten nach innen und draußen anschließen bestimmt
von den Gebäuden und von der Ausrüstung mit hohen mechanischen Anforderungen und extremen Wetterbedingungen.
DC-Solarenergie-Kabel-Standards Kabel PV photo-voltaische
LÄRM-EN 50618
Feuerfestigkeitsleistung: Iec 60332-1
Niedrige Rauchemission: EN/IEC 61034-2
Halogen frei entsprechend en 50525-1, Anhang B
Niedrige Beizkraft von Gasen entsprechend en 50267-2-2, Iec 60754-2
DC-Solarenergie CableTechnical-Charakter Kabel PV photo-voltaischer:
Funktionsspannung: Wechselstrom: DC 600/1000V: 1800V
Maxium-Spannung: 1.8KV
Prüfspannung: WECHSELSTROM 6.5kV
Betriebstemperatur: - 40-90 º C
Verbiegendes Radiu:
Geregelt: Gesamtdurchmesser mit 4 x
Gebogen: Gesamtdurchmesser mit 5 x
Maximum-Temperatur am Leiter: 120º C
Kurzschluss-max. Temperatur am Leiter: 250°C
Isolationswiderstand: 10 MΩ x Kilometer
Art | Kreuz | Strang | Leiter | Leiter | Äußer | Bewertet | Bewertet | Gewicht | |
Abschnitt | Entwurf | Durchmesser | Widerstand | Durchmesser | Spannung | gegenwärtig | |||
Millimeter ² | No.x-ø (Millimeter) | Millimeter | Ω /km | Millimeter | VAC/DC | Kg/km | |||
PV-1*1.5 Millimeter ² | 1,5 | 30x ø 0,25 | 1,6 | 13,5 | 4,8 | 1000/1800 | 30 | 35 | |
PV-1*2.5 Millimeter ² | 2,5 | 50x ø 0,25 | 2,0 | 8,21 | 5,3 | 1000/1800 | 41 | 50 | |
PV-1*4.0 Millimeter ² | 4,0 | 56x ø 0,3 | 2,6 | 5,09 | 6,1 | 1000/1800 | 55 | 70 | |
PV-1*6.0 Millimeter ² | 6,0 | 84x ø 0,3 | 3,3 | 3,39 | 7,1 | 1000/1800 | 70 | 95 | |
PV-1*10.0 Millimeter ² | 10,0 | 80x ø 0,4 | 4,4 | 1,95 | 8,5 | 1000/1800 | 98 | 155 | |
PV-1*16 Millimeter ² | 16,0 | 120x ø 0,4 | 5,2 | 1,24 | 10,2 | 1000/1800 | 132 | 230 | |
PV-1*25 Millimeter ² | 25,0 | 196x ø 0,40 | 7,4 | 0,795 | 12,0 | 1000/1800 | 176 | 341 | |
PV-1*35 Millimeter ² | 35,0 | 276x ø 0,40 | 9,00 | 0,565 | 14,0 | 1000/1800 | 218 | 467 |
Eigenschaften:
1) Elektronenstrahl verband Materialien schmelzen oder fließen, nicht sogar an der hohen Temperatur, am hohen Widerstand gegen Hitze, an der Kälte, an der Abnutzung, an UVbeständigem, am Ozon und an den Hydrolysen quer.
2) liefern diese Kabel die Durchschnitte, sich zwischen photo-voltaischen Platten (PV) und von den Platten zum Inverter untereinander zu verbinden.
3) funktionieren sie an der Gleichspannung und liefern langes Leben in herausgestellten Bedingungen.
Name | Pv-Kabel |
Die Produktbeschreibung | Weitverbreitet in den Innen- und Solarinstallationen im Freien, in den elektrischen Installations-, Innen- und, explosionsgefährdetender bereiche, der Fabriken, industrieller und landwirtschaftlicher Industrien im Freien. |
Produkteigenschaften | Niedriger Rauch ohne Halogen, gute Kälte, ultraviolettes, Ozon - beständig und Wetter - beständig. |
Flammhemmend, Widerstand und Durchdringenwiderstand schneiden. | |
Kabelschutz-NiveauⅡniveau. | |
Mit 150 ℃ photo-voltaischer Kabelstrahlung als Isoliermaterialien, ist freies flammhemmendes des Halogens Halogen-freies, ungiftiges geändertes dünnes hengjing Harz des Polyäthylens als der hauptsächlichrohstoff, addieren Halogen-freies, ungiftig, flammhemmend, Hitzestabilisator, beseitigen Rauchmittel, Konservierungsmittel, wie Düngemittel, enthält nicht Halogen, Schwermetalle, Phosphor. | |
Es passt sich an ROHS an und der Isolationswiderstand ist nach Immersion klein. | |
Elektrisch | 1. Der DC-Widerstand: das fertige Kabel bei 20 ℃ leitfähigem Drahtkern-DC-Widerstand ist nicht größer als 5,09 Ω/km |
2. Der Isolationswiderstand: der fertige Isolationswiderstand des Kabels bei ℃ 20 sollte nicht kleiner, als 1014 Ω. cm, fertiger Kabelisolationswiderstand bei ℃ 90 nicht kleiner als 1011 Ω. cm ist | |
3. Der Hüllenoberflächenwiderstand: Widerstand der fertigen Kabelmanteloberfläche sollte nicht kleiner als 109 Ω sein. | |
Kabelstruktur | Leiter: konservierter Kupferdraht 2,5, 4, 6, 10, 16 Millimeter ^ 2 PV1 - F |
18, 16 und 14, 12, 10, 8, 6, 4, 2 Millimeter ^ 2 PV-Draht | |
Isolierung: > 0.5mm dick mit niedrigem Rauch- und Halogenmaterial und die spezifizierte Grenze auf den Kunden treffen. | |
Hülle: niedrige freie materielle Stärke des Rauches und des Halogens > 0.5mm. | |
Ausführliche Parameter | Umgebende Temperatur: - ℃ 40 | + ℃ 90 |
Die Höchsttemperatur des Leiters: ℃ 120 (erlauben Sie 5 s in Kurzschlusstemperatur 200 ℃) | |
Begrenzte Spannung: AC0.6/1kv dc1.8kv. |

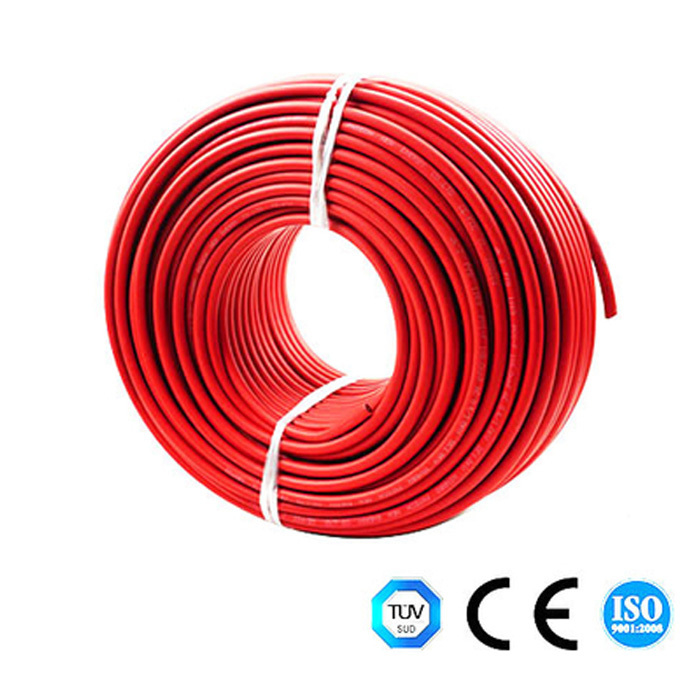

Bild flexiblen Solar-PV-Kabels
FAQ:
1. Wann kann ich das Zitat erhalten?
Innerhalb 24 Stunden von die Untersuchung bitte erhalten, wenn Sie sehr sind dringend, den Preis zu erhalten,
rufen Sie uns an, um komplette Spezifikationen über das Kabel zu geben. Preis wird bald berechnet.
2. Wie lang über die Lieferung?
Normalerweise innerhalb 3-4 Werktage nach Zahlung, hauptsächlich entsprechend der Quantität.
3. Was ist Ihre Zahlungsbedingungen?
Wir nehmen T/T (Banküberweisung), L/C an
4. Nehmen Sie den kundengebundenen Auftrag an?
Ja tun wir.
5. Bieten Sie Soem u. ODM an?
Ja. Soem u. ODM sind verfügbar.
