Produkt-Details
Herkunftsort: CHINA
Markenname: Pntech
Zertifizierung: ISO9001/TUV/CE
Modellnummer: PV1-F 1x6sqmm
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 200m
Preis: Negotiation
Verpackung Informationen: 200m pro Rolle, 400m pro Karton
Lieferzeit: 3-10days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 70000m pro Tag
Produkt-Name: |
Solar-PV-Kabel |
Material: |
XLPE |
Anwendung: |
Kraftwerk |
Farbe: |
Schwarzes oder Rot |
Gewicht: |
95kg/km |
Verpacken: |
200m pro Rolle |
Produkt-Name: |
Solar-PV-Kabel |
Material: |
XLPE |
Anwendung: |
Kraftwerk |
Farbe: |
Schwarzes oder Rot |
Gewicht: |
95kg/km |
Verpacken: |
200m pro Rolle |
Foto-voltaisches Solar-PV TUV-En50618 1500V Kabel DCs H1Z2Z2-K 6sqmm für Solaranlage
Specificate
Der Kabelnetzdesigner wählt die Kabelgröße vor, die alle Debewertungen von Installationszuständen so berücksichtigt, dass es gibt
genügendes Kissen verfügbar für irgendwelche unvorhergesehenen situtaions und Möglichkeit irgendeiner zukünftigen Überbelastung. Deshalb für normales (90 C) LT XLPE
Kabel, der Kabelnetzdesigner neigt, das Kabel zu laden, das bis 75 C möglicherweise 80 Normalbetriebshöchsttemperatur C obere End ist und hält
die Balance als Kissen. Die Solarinstallationen finden im Allgemeinen in den hohen umgebenden Zonen statt.
Art | Querschnitt | Strang-Entwurf | Leiter-Durchmesser | Leiter-Widerstand | Außendurchmesser | Nennspannung | Nennstrom |
H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
H1Z2Z2-K 1x6mm2 | 6mm2 | 78x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Anwendung:
Gewendet an Sonnenkollektoren für Stromerzeugung und bezogene Komponenten der Verdrahtung, Verbindung, besonders passend für im Freien. Widerstand zum Sonnenlicht, Antialtern, unter Verwendung der Halogen-freien flammhemmenden Materialien des niedrigen Rauches, höherer Grad, mehr Sicherheit.
Name | Pv-Kabel |
Die Produktbeschreibung | Weit verbreitet in den Innen- und Solarinstallationen im Freien, in den elektrischen Installations-, Innen- und, explosionsgefährdetender bereiche, der Fabriken, industrieller und landwirtschaftlicher Industrien im Freien. |
Produkteigenschaften | Niedriger Rauch ohne Halogen, gute Kälte, ultraviolettes, Ozon - beständig und Wetter - beständig. |
Flammhemmend, Widerstand und Durchdringenwiderstand schneiden. | |
Kabelschutzniveau Ⅱ Niveau. | |
Mit 150 ℃ photo-voltaischer Kabelstrahlung als Isoliermaterialien, ist freies flammhemmendes des Halogens das Halogen-freie, ungiftige geänderte Polyäthylen, das dünn Harz hengjing ist, da der hauptsächlichrohstoff, Halogen-freies addieren, ungiftig, flammhemmend, Hitzestabilisator, beseitigen Rauchmittel, Konservierungsmittel, wie Düngemittel, enthält nicht Halogen, Schwermetalle, Phosphor. | |
Es passt sich an ROHS an und der Isolationswiderstand ist nach Immersion klein. | |
Elektrisch | 1. Der DC-Widerstand: das fertige Kabel bei 20 ℃ leitfähigem Drahtkern-DC-Widerstand ist nicht größer als 5,09 Ω/km |
2. Der Isolationswiderstand: der fertige Isolationswiderstand des Kabels bei ℃ 20 sollte nicht weniger, als 1014 Ω. cm, fertiger Kabelisolationswiderstand bei ℃ 90 nicht kleiner als 1011 Ω. cm ist | |
3. Der Hüllenoberflächenwiderstand: Widerstand der fertigen Kabelmanteloberfläche sollte nicht kleiner als 109 Ω sein. | |
Kabelstruktur | Leiter: konservierter Kupferdraht 2,5, 4,6,10,16 mm2 PV1 - F |
25,16 und 10, Draht 6,4,2.5 mm2 PV | |
Isolierung: > treffen 0.5mm, die mit niedrigem Rauch- und Halogenmaterial dick sind, und die spezifizierte Grenze auf den Kunden. | |
Hülle: niedrige freie materielle Stärke des Rauches und des Halogens > 0.5mm. | |
Ausführliche Parameter | Umgebende Temperatur: - ℃ 40 | + ℃ 90 |
Die Höchsttemperatur des Leiters: ℃ 120 (erlauben Sie 5 s in Kurzschlusstemperatur 200 ℃) | |
Begrenzte Spannung: AC0.6/1kv dc1.8kv. |
(Wir produzieren auch einkerniges von 2.5mm2, 4mm2,10mm2 und 16mm2 sowie Doppelkerne,
konsultieren Sie mich bitte direkt gegebenenfalls)
FAQ:
1. Wann kann ich das Zitat erhalten?
Innerhalb 24 Stunden des Erhaltens der Untersuchung, wenn Sie sehr dringend sind, den Preis zu erhalten, rufen Sie uns bitte an, um komplette Spezifikationen über das Kabel zu geben. Preis wird bald berechnet.
2. wie lang über die Lieferung?
Normalerweise innerhalb 3-4 Werktage nach Zahlung, hauptsächlich entsprechend der Quantität.
3. Was ist Ihre Zahlungsbedingungen?
Wir nehmen T/T (Banküberweisung), L/C an
4. Nehmen Sie den kundengebundenen Auftrag an?
Ja tun wir.
5. Bieten Sie Soem u. ODM an?
Ja. Soem u. ODM sind verfügbar.

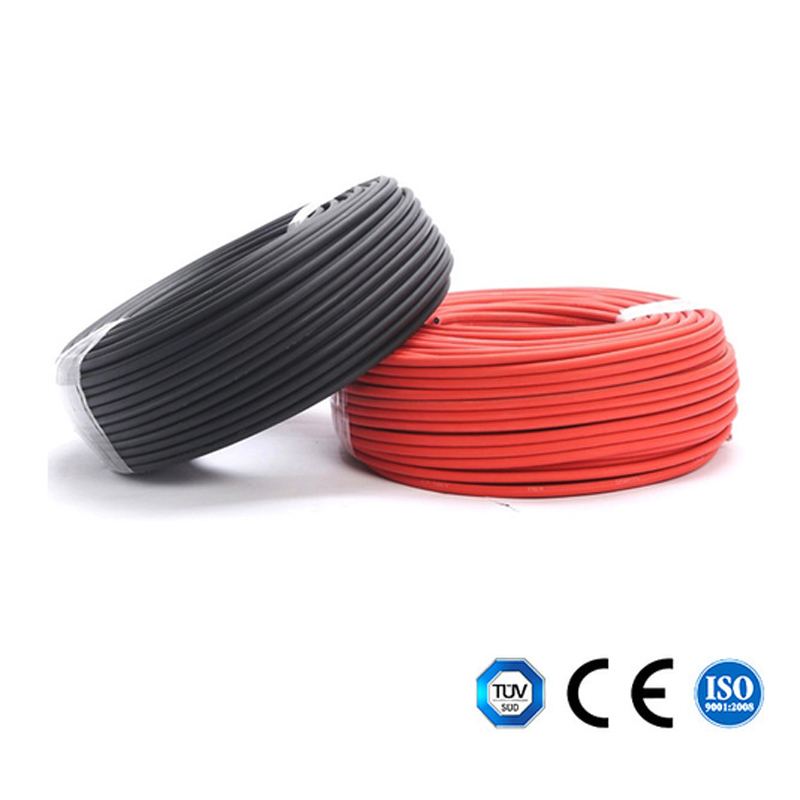

Bild Solarpv Kabels 6mm2 DCs
