Doppelte Isolierung des beständigen Solaruvkabel-MC4 für Sonnenkollektor/Sonnensystem

China Doppelte Isolierung des beständigen Solaruvkabel-MC4 für Sonnenkollektor/Sonnensystem fournisseur
Doppelte Isolierung des beständigen Solaruvkabel-MC4 für Sonnenkollektor/Sonnensystem fournisseur Doppelte Isolierung des beständigen Solaruvkabel-MC4 für Sonnenkollektor/Sonnensystem fournisseur

Großes Bild :  Doppelte Isolierung des beständigen Solaruvkabel-MC4 für Sonnenkollektor/Sonnensystem

Produktdetails:

Herkunftsort: China
Markenname: Pntech
Zertifizierung: TUV/CE/ISO9001
Modellnummer: DC-DC

Zahlung und Versand AGB:

Min Bestellmenge: 1SET
Preis: Negotiation
Verpackung Informationen: 100sets/polybag 500sets/carton 39x39x22cm
Lieferzeit: 3-10 Tage
Zahlungsbedingungen: L / C, T / T, Western Union
Versorgungsmaterial-Fähigkeit: 5000pairs pro Tag
Contact Now
Ausführliche Produkt-Beschreibung
Produktname: Solarkabel MC4 PV Kabelader: konserviertes Kupfer
Grad Schutz: IP67 Nennstrom:: 30A
Übergangswiderstand: ≤5mΩ Farbe: Schwarz



TUV genehmigte beständiges Solaruvkabel MC4 PV für Sonnenkollektor und Sonnensystem



Solarkabel MC4 Beschreibung



Kabelbeschreibung:



Doppelte Isolierung, Elektronstrahl verband Kabel für photo-voltaisches Kraftwerk quer.

[Bau]

Leiter: Konserviertes Kupfer, entsprechend dem Iec 60228 Vde-0295/, Class5

Isolierung: Polyolefincopolymerelektronstrahl querverbunden

Äußere Hülle: Polyolefincopolymerelektronstrahl querverbunden

Hüllenfarbe: Schwarzes/Rot



Art Kreuz Strang Leiter Leiter Äußer Bewertet Bewertet Gewicht
Abschnitt Entwurf Durchmesser Widerstand Durchmesser Spannung gegenwärtig
Millimeter ² No.x-ø (Millimeter) Millimeter Ω /km Millimeter VAC/DC A Kg/km
PV-1*1.5 Millimeter ² 1,5 30x ø 0,25 1,6 13,5 4,8 1000/1800 30 35
PV-1*2.5 Millimeter ² 2,5 50x ø 0,25 2,0 8,21 5,3 1000/1800 41 50
PV-1*4.0 Millimeter ² 4,0 56x ø 0,3 2,6 5,09 6,1 1000/1800 55 70
PV-1*6.0 Millimeter ² 6,0 84x ø 0,3 3,3 3,39 7,1 1000/1800 70 95


Verbindungsstück MC4



Ratenspannung: 1000v
Nennstrom: 22A (2.5mm2), 30A (4mm2,6mm2)
Prüfspannung: 6KV (50Hz)
Schützen Sie Grad: IP67/IP2X
Isoliermaterial: PC/PA/PPO/TPE
Kontaktmaterial: Überzogenes Kupfer des Silbers
Betriebstemperatur: -40°C~+90°C
Sichere Klasse: 2
Flammklasse: UL94-V0
Durchgangswiderstand von Steckerverbindungsstücken: ≤5mΩ
Einfügungskraft: ≤50N
Nehmen Sie Kraft zurück: ≥50N
Passendes Kabel: 2.5mm2/4mm2/6mm2 (AWG14/12/10)
Verriegelung: Verschluss herein
Produkt nein. DC-DC
Nennspannung DC TUV-1000V
Nennstrom 30A
Passende Kabelquerschnitte 2.5mm2 | 10.0mm2/14AWG | 8AWG
Terminalgröße Φ4.0mm
Prüfspannung DC 8KV 1min
Verschmutzungsgrad 2
Schutzklasse Klasse II
Terminalmaterial Konserviertes Kupfer
Durchgangswiderstand ≤ 5mΩ
Isoliermaterialien PPC
IP-Bewertung IP67 (IEC 60529)
Herausziehbare Kraft ≥ 50N
Einfügungs-Kraft ≤ 50N
Prüfen Sie Temperatur -40ºC~ +85ºC
Flammklasse UL94V - 0


Aufbauanleitung



Während des Selbstbaus, Teile und Werkzeuge, die werden die andere sind, die angegeben werden, oder verwendet, wenn die Vorbereitung und die Aufbauanleitung, die hier beschrieben werden, dann weder missachtet wird, Sicherheit, noch kann Befolgung der technischen Daten garantiert werden.

Für Schutz gegen Elektroschock, müssen PV-Verbindungsstücke von der Stromversorgung beim zusammengebaut werden oder auseinandergebaut worden lokalisiert werden

Das Endproduktmuss bot Schutz vor Elektroschock

Trennung unter Last: Pv-Steckerverbindungen dürfen nicht getrennt werden während unter Last. Sie können in einen keinen Lastszustand gelegt werden, indem sie weg vom DC-/ACkonverter schalten oder den Wechselstrom-Stromkreisunterbrecher brechen. Die Verstopfung und die Trennung während unter Spannung wird die Erlaubnis gehabt

Getrennte Verbindungsstücke sollten vor Schmutz und Wasser mit Dichtungskappen geschützt werden.

Verstopfte Teile sind wasserdichte IP67


Vorteil:



• Einfache, schnelle, sichere und effektive archivierte Versammlung
•  Entwickeln Sie sich unabhängig, innovativer Entwurf, haben Sie die unabhängigen Rechte am geistigen Eigentum, die zum Verbindungsstück MC4 direkt anpassungsfähig sind
• Hohe mechanische Ausdauer
• Hoch gegenwärtiges und der Spannung Tragen: 30A, 1000VDC
• Niedriger Übergangswiderstand
• Innovatives versiegelt, wasserdicht, Staubwiderstandentwurf: IP68
• Ausgezeichnetes Plastik, UL 94-V0, breite Temperaturspanne: - 40°c zu 90°c, zum Wetter und zu UVbeständigem für langfristige Anwendung im Freien
• Genehmigt durch TUV

FAQ:


1. Wann kann ich das Zitat erhalten?
Innerhalb 24 Stunden des Erhaltens der Untersuchung, wenn Sie sehr dringend sind, den Preis zu erhalten, rufen Sie uns bitte an, um komplette Spezifikationen über das Kabel zu geben. Preis wird bald berechnet.
2. wie lang über die Lieferung?
Normalerweise innerhalb 3-4 Werktage nach Zahlung, hauptsächlich entsprechend der Quantität.
3. Was ist Ihre Zahlungsbedingungen?
Wir nehmen T/T (Banküberweisung), L/C an
4. Nehmen Sie den kundengebundenen Auftrag an?
Ja tun wir.
5. Bieten Sie Soem u. ODM an?
Ja. Soem u. ODM sind verfügbar.

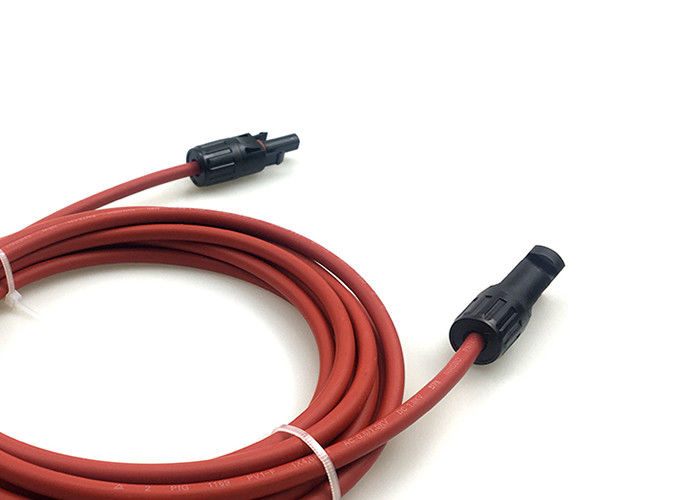

Bild Solarkabels MC4 PV
