Produkt-Details
Herkunftsort: CHINA
Markenname: Pntech
Zertifizierung: TUV/CE/ISO9001
Modellnummer: PV1-F 1x10mm2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100m / Rolle
Preis: Negotiation
Verpackung Informationen: 100m pro Rolle 200m pro Kartongröße 42x42x22cm
Lieferzeit: 3-7days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 70000m pro Tag
Produkt-Name: |
photo-voltaisches Solarkabel 10mm2 |
Kern: |
1 Kern |
Leiter-Material: |
Angeschwemmtes konserviertes Kupfer |
Kabel Od: |
8.5mm |
Struktur: |
80/0.4mm |
Farbe: |
Schwarzes/Rot |
Produkt-Name: |
photo-voltaisches Solarkabel 10mm2 |
Kern: |
1 Kern |
Leiter-Material: |
Angeschwemmtes konserviertes Kupfer |
Kabel Od: |
8.5mm |
Struktur: |
80/0.4mm |
Farbe: |
Schwarzes/Rot |
Pfg 1169 XLPE TUV 2 08,07 Solarenergiekabel 10mm2 konservierte Kupfer für Sonnensystem
PV1-F konservierte kupfernes Solarenergiekabel 10mm2
2 PfG 1169/08.2007 bedeckt die einkernigen Flachkabel (Drähte) benutzt in DC-Seiten des photo-voltaischen Systems, die max. zulässige Gleichspannung (ist Phasen-, nicht Grundsystem) 1.8kV. Das Produkt ist auf die Umwelt anwendbar, die Sicherheitsgrad unter Klasse II ist, und er kann paralleles sein verwendet.
| Art | Querschnitt | Strang-Entwurf | Leiter-Durchmesser | Leiter-Widerstand | Außendurchmesser | Nennspannung | Nennstrom |
| PV-1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 8.5mm | 1800VDC | 98A |
Feuerbeständige Kabel-Beschreibung:
A., Anwendung: Doppelte Isolierung, verbundene Kabel des Elektronstrahls Kreuz für photovotaic Kraftwerk.
Bau: Konserviertes kupfernes, toVDE0295/IEC60228 übereinstimmend, Class5
B., Materialeigenschaften/Standards:
1. Feuerbeständige Leistung: IEC60332-1.
2. Rauchemission: IEC61034; EN50268-2
3. Niedrige Brandbelastung: DIN51900
4. Zustimmungen: TUV2PfG 1169/08.2007 PV1-F.
5. Anwendungs-Standards: UNE211 23; UNE20.460-5-52, UTE C 32-502
Anwendung:
Gewendet an Sonnenkollektoren für Stromerzeugung und bezogene Komponenten der Verdrahtung, Verbindung, besonders passend für im Freien. Widerstand zum Sonnenlicht, Antialtern, unter Verwendung der Halogen-freien flammhemmenden Materialien des niedrigen Rauches, höherer Grad, mehr Sicherheit.
| Name | Pv-Kabel |
| Die Produktbeschreibung | Weit verbreitet in den Innen- und Solarinstallationen im Freien, in den elektrischen Installations-, Innen- und, explosionsgefährdetender bereiche, der Fabriken, industrieller und landwirtschaftlicher Industrien im Freien. |
| Produkteigenschaften | Niedriger Rauch ohne Halogen, gute Kälte, ultraviolettes, Ozon - beständig und Wetter - beständig. |
| Flammhemmend, Widerstand und Durchdringenwiderstand schneiden. | |
| Kabelschutzniveau Ⅱ Niveau. | |
| Mit 150 ℃ photo-voltaischer Kabelstrahlung als Isoliermaterialien, ist freies flammhemmendes des Halogens das Halogen-freie, ungiftige geänderte Polyäthylen, das dünn Harz hengjing ist, da der hauptsächlichrohstoff, Halogen-freies addieren, ungiftig, flammhemmend, Hitzestabilisator, beseitigen Rauchmittel, Konservierungsmittel, wie Düngemittel, enthält nicht Halogen, Schwermetalle, Phosphor. | |
| Es passt sich an ROHS an und der Isolationswiderstand ist nach Immersion klein. | |
| Elektrisch | 1. Der DC-Widerstand: das fertige Kabel bei 20 ℃ leitfähigem Drahtkern-DC-Widerstand ist nicht größer als 5,09 Ω/km |
| 2. Der Isolationswiderstand: der fertige Isolationswiderstand des Kabels bei ℃ 20 sollte nicht weniger, als 1014 Ω. cm, fertiger Kabelisolationswiderstand bei ℃ 90 nicht kleiner als 1011 Ω. cm ist | |
| 3. Der Hüllenoberflächenwiderstand: Widerstand der fertigen Kabelmanteloberfläche sollte nicht kleiner als 109 Ω sein. | |
| Kabelstruktur | Leiter: konservierter Kupferdraht 2,5, 4, 6, 10, 16 Millimeter ^ 2 PV1 - F |
| 25, 16 und 10, 6, 4, 2 Millimeter ^ 2 PV-Draht | |
| Isolierung: > treffen 0.5mm, die mit niedrigem Rauch- und Halogenmaterial dick sind, und die spezifizierte Grenze auf den Kunden. | |
| Hülle: niedrige freie materielle Stärke des Rauches und des Halogens > 0.5mm. | |
| Ausführliche Parameter | Umgebende Temperatur: - ℃ 40 | + ℃ 90 |
| Die Höchsttemperatur des Leiters: ℃ 120 (erlauben Sie 5 s in Kurzschlusstemperatur 200 ℃) | |
| Begrenzte Spannung: AC0.6/1kv dc1.8kv. |
(Wir produzieren auch einkerniges von 2.5mm2, 4mm2, 6mm2 und 16mm2 sowie Doppelkerne,
konsultieren Sie mich bitte direkt gegebenenfalls)

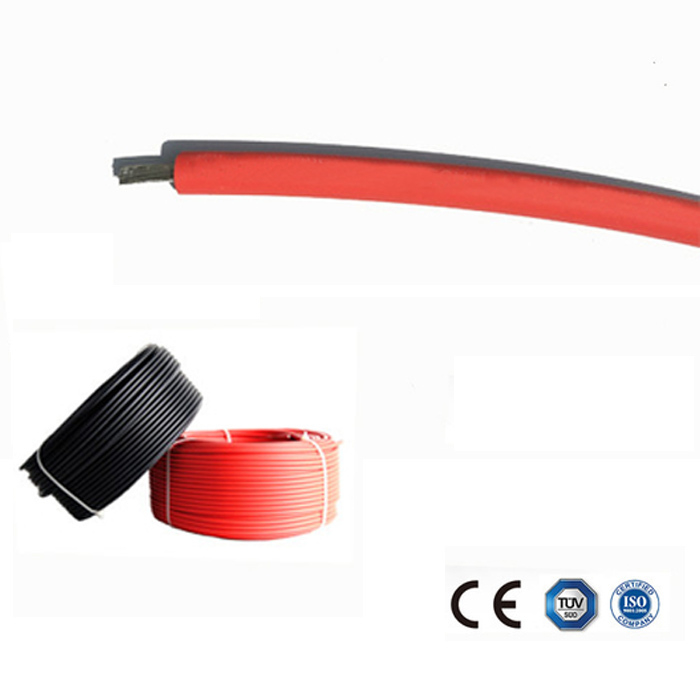

Bilder des Kabels der Solarenergie-10mm2
