Solardc-Kabel
, pv-DC-Kabel
Stromnetz Solar-PV-Kabel-flammhemmender ausgezeichneter Abnutzungs-Widerstand
2.5mm2 TUV 2pfg 1169 zugelassenes solar-photovoltaisches Kabel mit doppelter Isolierung für Stromversorgung
PV1-F 2PFG 1169 2,5-mm2 Solar-PV-Kabel
1Bau: Zinnholz, XLPE-Dämmung, XLPE-Außenhülle.
2. Prüfspannung: 6500V, 5min; Nennspannung: 1000/1800V Gleichspannung.
3Halogenfrei und wenig Rauch, Rohs-Standard.
4. UV-Widerstand.
5Temperatur: -40°C bis 125°C, Kältebeständigkeit.
6- Die TUV-Zertifizierung, TUV2Pfg1169-1.
7Stromkabel für Photovoltaikanlagen.
Einheitliche Anschluss- und Anschlussverbindungen
A. Anwendung:Doppelschutz, Elektronenstrahl-Kreuzverbundkabel für Photovoltaikkraftwerke.
Konstruktion:Dosenkupfer nach VDE0295/IEC60228,Klasse 5
B. Materialeigenschaften/Standards:
1. Feuerbeständigkeit:IEC60332-1.
2. Rauchemissionen:IEC61034; EN50268-2
3. Niedrige Feuerbelastung:DIN51900
4Genehmigungen:TUV2PfG 1169/08.2007 PV1-F.
5. Anwendungsnormen:UNE211 23;UNE20.460-5-52, UTE C 32-502
Anwendung:
Anwendbar auf Solarzellen zur Stromerzeugung und zugehörigen Komponenten der Verkabelung, Verbindung, besonders geeignet für den Außenbereich.Die Verwendung der halogenfreien Flammschutzmaterialien mit geringer Rauchbelastung, höhere Qualität, mehr Sicherheit.
| Typ |
Querschnitt |
Strangentwurf |
Leiterdurchmesser |
Leiterwiderstand |
Außendurchmesser |
Nennspannung |
Nennstrom |
| PV-1x2,5 mm2 |
2.5 mm2 |
50 x φ0,25 mm |
2.0 mm |
8.21 Ω/km |
4.9 mm |
1800VDC |
50A |
| Name |
Photovoltaikkabel |
| Die Produktbeschreibung |
Weit verbreitet in Innen- und Außensolaranlagen, elektrischen Anlagen, Innen- und Außenbereichen, explosionsgefährdeten Bereichen, Fabriken, Industrie- und Landwirtschaft. |
| Produktmerkmale |
Niedriger Rauch ohne Halogen, gute Kälte, Ultraviolett, Ozon- und Wetterbeständigkeit. |
| Flammschutz, Schnittwiderstand und Durchdringungswiderstand. |
| Kabelschutzstufe II. |
| Mit 150 °C-Fotovoltaikkabelstrahlung als Isoliermaterial ist das halogenfreie Flammschutzmittel das halogenfreie, ungiftige, modifizierte Polyethylen dünne Hengjingharz als Hauptrohstoff.hinzufügen halogenfrei, nicht toxisch, Flammschutzmittel, Wärmestabilisator, Rauchmittel, Konservierungsmittel, wie Dünger, enthält kein Halogen, Schwermetalle, Phosphor. |
| Es entspricht ROHS, und der Isolationswiderstand ist nach dem Eintauchen gering. |
| Elektrotechnik |
1Der Gleichspannungswiderstand: Der Gleichspannungswiderstand des Kabels bei 20 °C beträgt nicht mehr als 5,09 Ω/km. |
| 2Die Isolationswiderstandsfähigkeit des Kabels bei 20 °C sollte nicht weniger als 1014 Ω sein. |
| 3Der Widerstand der Oberfläche der Umhüllung: Der Widerstand der Oberfläche der fertigen Kabelschleife sollte mindestens 109 Ω betragen. |
| Kabelstruktur |
Leiter: Kupferdraht in Dosen 2.5, 4, 6, 10, 16 mm ^ 2 PV1 - F |
| 25, 16 und 10, 6, 4, 2 mm ^ 2 PV-Draht |
| Isolierung: > 0,5 mm dick mit geringen Rauch- und Halogenwerten und entspricht den vom Kunden angegebenen Grenzwerten. |
| Gehäuse: geringer Rauchgehalt und Halogenfreie Materialstärke > 0,5 mm. |
| Detaillierte Parameter |
Umgebungstemperatur: - 40 °C ~ + 90 °C |
| Die höchste Leitertemperatur: 120 °C (mit Kurzschluss bei 200 °C 5 Sekunden erlaubt) |
| Grenzspannung: AC0,6/1kv dc1,8kv. |
(Wir produzieren auch Einzelkernen von 4 mm2, 6 mm2 10 mm2 und 16 mm2, sowie Doppelkernen,
Bitte wenden Sie sich bei Bedarf direkt an mich)

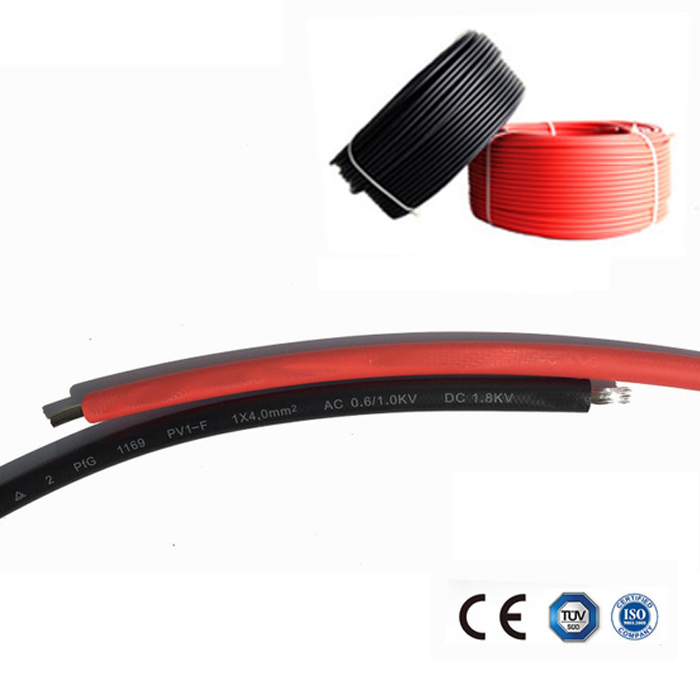

Bilder von 2,5 mm Solar-PV-Kabel
