Produkt-Details
Herkunftsort: CHINA
Markenname: Pntech
Zertifizierung: TUV/CE/ISO9001
Modellnummer: H1Z2Z2-K 1x10mm2
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 100m / Rolle
Preis: Negotiation
Verpackung Informationen: 100m/roll, zwei Rollen pro Karton, Kartongröße: 42*42*22cm verpacken auch entsprechend den Anforderu
Lieferzeit: 3-7days
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 70000m pro Tag
Produkt-Name: |
Solarkabel DCs 10mm2 |
gegenwärtig: |
98A |
Isoliermaterial: |
XLPE |
Struktur: |
80/0.4mm |
Leiter-Material: |
Angeschwemmtes konserviertes Kupfer |
Kabel Od: |
7.4mm |
Widerstand: |
≤1.95 (Ω/KM) |
Nennspannung: |
Wechselstrom Uo/U0.6~1.0KV, DC1.5KV |
Farbe: |
Schwarzes/Rot |
Temperaturspanne: |
-40℃~+90℃ |
Produkt-Name: |
Solarkabel DCs 10mm2 |
gegenwärtig: |
98A |
Isoliermaterial: |
XLPE |
Struktur: |
80/0.4mm |
Leiter-Material: |
Angeschwemmtes konserviertes Kupfer |
Kabel Od: |
7.4mm |
Widerstand: |
≤1.95 (Ω/KM) |
Nennspannung: |
Wechselstrom Uo/U0.6~1.0KV, DC1.5KV |
Farbe: |
Schwarzes/Rot |
Temperaturspanne: |
-40℃~+90℃ |
DC-konservierte Solarkabels XLPE TUV-EN50618 8AWG 10mm2 1.5KV Isolierung kupfernen Wechselstrom 1KV
Leiter: Angeschwemmtes bloßes Kupfer oder konserviertes Kupfer
Isolierung: Thermostatoplastisches Isoliermaterial ROHS, frühere Farbe schwarz oder als Antrag des Kunden.
Hülle: LSZH&UV-beständiger Elektronstrahl querverbundenes thermostatoplastisches Material des Polyolefincopolymers ROHS, frühere Farbe schwarz oder als Antrag des Kunden
1. Nennspannung: U0/U=600/1000V WECHSELSTROM, DC 1000/1800V;
2. Prüfspannung: 6500V, 50Hz, 5Min.
3. Temperatur-Bewertung: 45oC bis zu +125oC, -40oF bis zu +257oF, umgebende Temperatur: 25years (TUV) -40oC bis zu +90oC, -40oF bis zu +194oF, maximale. Kurzschlusstemperatur: 280oC, +536oF.
4. Biegungsradius: Örtlich festgelegtes installation>4X gelegentlich moved>5X
Art | Querschnitt | Strang-Entwurf | Leiter-Durchmesser | Leiter-Widerstand | Außendurchmesser | Nennspannung | Nennstrom |
H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
Anwendungen
Einzelner Leiter, Sonnenlicht-beständiger, photo-voltaischer Draht bewertetes 90°C machte oder 105°C trockenes 2000V für Verbindungsverdrahtung von geerdeten und unbegründeden photo-voltaischen Stromnetzen nass, wie in Abschnitt 690,31 beschrieben (A) und andere anwendbare Teile vom nationalen elektrischen Code (NEC), NFPA 70
Bau
Leiter: AWG-Lehre 8 durch kcmil kompaktes Aluminium 1000 (8000 Reihe)
Isolierung: Flammhemmendes quervernetztes Polyäthylen (XLPE), schwarz
Wahlen:
Farbige Phase Identifikations-Streifen verfügbar auf Anfrage
Mehrkanalausrüstung verfügbar auf Anfrage
Eigenschaften:
Bewertetes 90°C nass-trocken
Deformation-beständig bei hohen Temperaturen
Ausgezeichnete Feuchtigkeitsbeständigkeit,
Stabile elektrische Eigenschaften über einer breiten Temperaturspanne
Ausgezeichneter Widerstand zu den Zerstampfungs- und Kompressionsschnitten
Beständig gegen die meisten Öle und die Chemikalien
UV/sunlight-resistant
Trifft kalten Biegeversuch an -40°C
Produkt-Name | Tuv-Standardsolarkabel |
Modell NEIN. | H1Z2Z2-K 1x 10mm2 |
Spannung | Hochspannungskabel |
Isoliermaterial | XLPE |
Materielle Form | Runddraht |
Bescheinigung | ROSH, CER, TUV |
Standards | TUV EN50618 |
Kerne | 1 Kern |
Transportverpackung | Eisen-hölzerne Trommel, Eisen-Trommel |
Anwendung | Bau, Untertage, industriell, Kraftwerk |
Hüllen-Material | XLPE |
Draht-Mittellage | Konserviertes Kupfer |
Querschnitt | 10mm2 |
Name | Pv-Kabel |
Die Produktbeschreibung | Weit verbreitet in den Innen- und Solarinstallationen im Freien, in den elektrischen Installations-, Innen- und, explosionsgefährdetender bereiche, der Fabriken, industrieller und landwirtschaftlicher Industrien im Freien. |
Produkteigenschaften | Niedriger Rauch ohne Halogen, gute Kälte, ultraviolettes, Ozon - beständig und Wetter - beständig. |
Flammhemmend, Widerstand und Durchdringenwiderstand schneiden. | |
Kabelschutzniveau Ⅱ Niveau. | |
Mit 150 ℃ photo-voltaischer Kabelstrahlung als Isoliermaterialien, ist freies flammhemmendes des Halogens das Halogen-freie, ungiftige geänderte Polyäthylen, das dünn Harz hengjing ist, da der hauptsächlichrohstoff, Halogen-freies addieren, ungiftig, flammhemmend, Hitzestabilisator, beseitigen Rauchmittel, Konservierungsmittel, wie Düngemittel, enthält nicht Halogen, Schwermetalle, Phosphor. | |
Es passt sich an ROHS an und der Isolationswiderstand ist nach Immersion klein. | |
Elektrisch | 1. Der DC-Widerstand: das fertige Kabel bei 20 ℃ leitfähigem Drahtkern-DC-Widerstand ist nicht größer als 5,09 Ω/km |
2. Der Isolationswiderstand: der fertige Isolationswiderstand des Kabels bei ℃ 20 sollte nicht weniger, als 1014 Ω. cm, fertiger Kabelisolationswiderstand bei ℃ 90 nicht kleiner als 1011 Ω. cm ist | |
3. Der Hüllenoberflächenwiderstand: Widerstand der fertigen Kabelmanteloberfläche sollte nicht kleiner als 109 Ω sein. | |
Kabelstruktur | Leiter: konservierter Kupferdraht 2,5, 4, 6, 10, 16 Millimeter ^ 2 PV1 - F |
25, 16 und 10, 6, 4, 2 Millimeter ^ 2 PV-Draht | |
Isolierung: > treffen 0.5mm, die mit niedrigem Rauch- und Halogenmaterial dick sind, und die spezifizierte Grenze auf den Kunden. | |
Hülle: niedrige freie materielle Stärke des Rauches und des Halogens > 0.5mm. | |
Ausführliche Parameter | Umgebende Temperatur: - ℃ 40 | + ℃ 90 |
Die Höchsttemperatur des Leiters: ℃ 120 (erlauben Sie 5 s in Kurzschlusstemperatur 200 ℃) | |
Begrenzte Spannung: AC0.6/1kv dc1.8kv. |
(Wir produzieren auch einkerniges von 2.5mm2,4mm2, 6mm2 und 16mm2 sowie Doppelkerne,
konsultieren Sie mich bitte direkt gegebenenfalls)

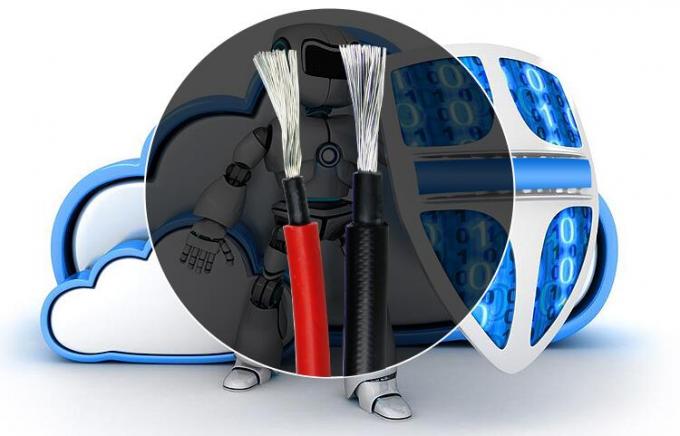

Bilder von Kabel 10mm2 DCsolar
